Übersetzungsverhältnis eines Transformators: Wie funktioniert dies in der Praxis?

von

Das Stromnetz überträgt Energie über enorme Entfernungen. Damit diese Übertragung sicher und effizient erfolgt, müssen wir die Spannungswerte ständig anpassen, wobei dafür ein entscheidender Parameter zum Tragen kommt: Das Übersetzungsverhältnis des Transformators. Dieser Wert gibt an, wie genau das Gerät die Eingangsspannung in die jeweilige Ausgangsspannung umwandelt. In diesem Artikel erläutern wir die Definition dieses Begriffs. Wir werden uns die Berechnungsformel anschauen und ihre Bedeutung für die Stabilität der Stromversorgung aufzeigen.

Was ist das Übersetzungsverhältnis eines Transformators?

Zum besseren Verständnis beginnen wir mit einer einfachen mechanischen Analogie. Viele Menschen kennen das Übersetzungsverhältnis aus dem Alltag. Ein typisches Beispiel ist das Übersetzungsverhältnis bei einem Fahrrad. Dort verbindet die Kette miteinander unterschiedlich große Zahnräder. Ähnlich funktioniert auch das Übersetzungsverhältnis eines Fahrzeuggetriebes. In der Mechanik verändern wir Drehzahl und Kraft mit Hilfe eines Zahnrades und dessen Übersetzungsverhältnisses.

In der Elektrotechnik arbeiten wir jedoch ohne diese mechanischen Teile. Ein Transformator hat zwar keine rotierenden Zahnräder, doch das Umwandlungsprinzip ist hier das gleiche.

Das Übersetzungsverhältnis eines Trafos definiert das Verhältnis zwischen der Primär- und Sekundärwicklung. Es steht für das Verhältnis zwischen der Anzahl der Windungen auf der Eingangs- und der Ausgangsseite. Dieser Parameter bestimmt direkt, ob die Netzspannung steigt oder sinkt, und in welchem Maße.

Formel und Berechnung des Übersetzungsverhältnisses

Für eine genaue Netzauslegung müssen wir das Übersetzungsverhältnis berechnen, wobei die Mathematik dahinter glücklicherweise sehr einfach und auch logisch ist. Ingenieure verwenden eine Grundformel für das Übersetzungsverhältnis. Diese Formel vergleicht drei wichtige Größen:

  • die Anzahl der Windungen der Primär- und Sekundärspule
  • den Wert der Eingangs- und Ausgangsspannung
  • den Wert des Eingangs- und Ausgangsstroms im umgekehrten Verhältnis

Wenn Sie diese Größen kennen, ist die Berechnung des Übersetzungsverhältnisses denkbar einfach. Für die Berechnungen des Übersetzungsverhältnisses können Sie auch einen geeigneten Online-Rechner verwenden. Das Ergebnis der Berechnung ist eine dimensionslose Zahl. Ist diese Zahl größer als Eins, senkt der Transformator die Spannung. Ist diese wiederum kleiner als Eins, erhöht der Transformator die Spannung. In unserem Unternehmen erfolgt diese Berechnung mit höchster Genauigkeit und ganz nach Kundenbedarf.

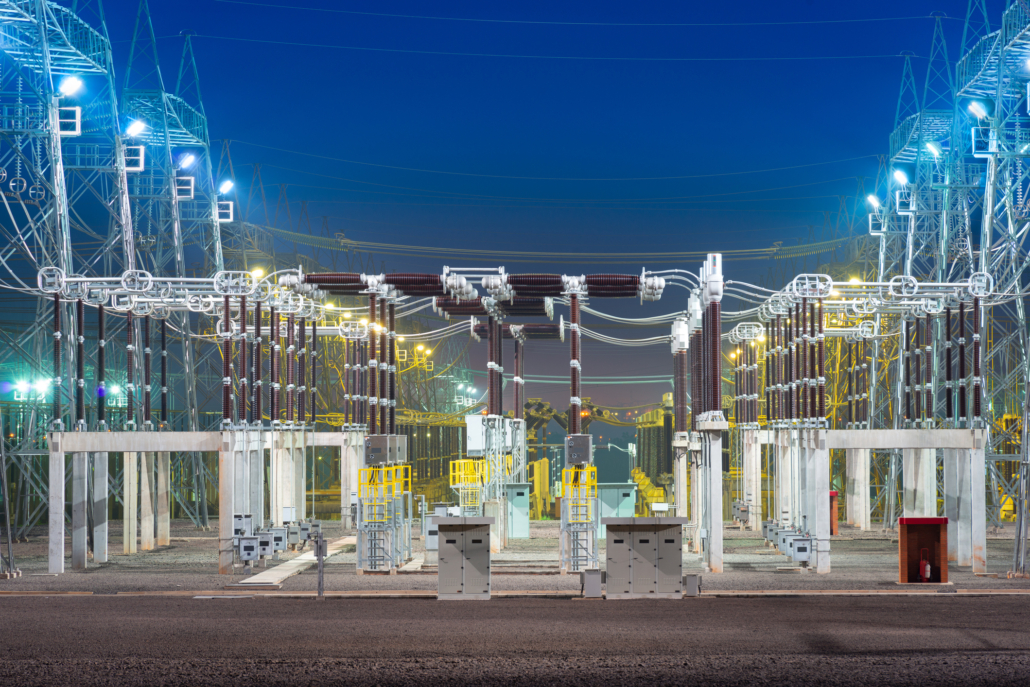

Warum ist das Übersetzungsverhältnis eines Trafos für die Praxis so wichtig?

Die Antwort liegt in der Effizienz der Energieübertragung. Im Kraftwerk entstehen Spannungen in der Größenordnung von tausenden Volt. Für die Übertragung über große Entfernungen müssen wir diese jedoch auf Hunderte von Kilovolt erhöhen. Eine hohe Netzspannung reduziert nämlich die Verluste in den Leitungen drastisch.

Warum ist das Übersetzungsverhältnis eines Trafos für die Praxis so wichtig?

Am anderen Ende dieser Übertragung liegen Städte und Fabriken, wo wir die Spannung wiederum sicher auf die üblichen 230 oder 400 Volt senken müssen. Dieser gesamte Prozess wird durch das Übersetzungsverhältnis des Trafos gesteuert. Ohne dieses würde es die moderne Energieverteilung überhaupt nicht geben. Jeder Schritt im Netz erfordert ein anderes Übersetzungsverhältnis. Blocktransformatoren in Kraftwerken haben ein anderes Übersetzungsverhältnis als Verteiltransformatoren in den Leitungsschächten von Städten.

Netzstabilität unter Kontrolle

Im realen Betrieb unterliegt die Netzspannung einer ständigen und leichten Schwankung, welche durch die im Laufe des Tages wechselnde Last verursacht wird. Daher kann das Übersetzungsverhältnis eines modernen Transformators nicht völlig fest und unveränderlich sein.

Unsere Maschinen sind mit Abzweigschaltern ausgestattet. Am häufigsten finden wir in Verteiltransformatoren einen Stufenschalter, der nur ohne Last geschaltet werden darf. Ein mit diesem Schalter ausgestatteter Trafo muss vom Netz getrennt, der Schalter umgeschaltet und anschließend der Trafo wieder an das Netz angeschlossen werden. In den letzten Jahren sind aufgrund der Entwicklung der dezentralen, lokalen Stromerzeugung (vor allem der Photovoltaik) zunehmend Transformatoren mit einem Laststufenschalter (OLTC) im Einsatz. Diese Systeme ermöglichen es, die Anzahl der aktiven Windungen der Wicklung automatisch zu ändern und das auch ohne eine Trennung vom Netz. Das Netz bleibt so auch bei plötzlichen Änderungen des Stromverbrauchs in Industrieparks oder bei schwankender Stromerzeugung der Photovoltaikanlagen stabil.

Der Stufenschalter ist somit ein entscheidendes Element für die Sicherheit der gesamten Energieinfrastruktur.

Warum in Qualität investieren?

Das Übersetzungsverhältnis eines Transformators ist ein Grundstein der modernen Elektrotechnik. Es verbindet die physikalische Theorie mit der realen Verteilung von Licht und Wärme in unseren Heimen.

Warum in Qualität investieren?

Eine korrekte Berechnung und eine hochwertige Konstruktion der Wicklung schützen Ihre Technik vor Beschädigungen. Das präzise Übersetzungsverhältnis ist hier jedoch nur der Anfang. Die wahre Kunst besteht darin, eine Maschine herzustellen, die dieses Verhältnis über Jahrzehnte hinweg stabil aufrechterhält. Unsere Produkte stechen durch die hohe Qualität des Magnetkerns und die präzise Verarbeitung der Wicklung hervor. Dadurch erreichen wir:

  • minimale magnetische Verluste bei der Spannungsumwandlung.
  • absolute Genauigkeit der Ausgangsparameter gemäß den einschlägigen Normen
  • eine hohe Kurzschlussfestigkeit bei plötzlichen Netzschwankungen

Suchen Sie nach einer zuverlässigen energietechnischen Lösung für Ihr Industrieprojekt?

Wir unterstützen Sie vollumfänglich bei der gesamten technischen Planung. Wir berechnen die optimalen Parameter und fertigen eine Maschine, die genau auf Ihr Netz abgestimmt ist. Wenden Sie sich an unsere Spezialisten und sichern Sie sich eine stabile Spannung — ganz unter Ihrer Kontrolle.

Lastklassen von Transformatoren: Wie wirken sich diese auf den Betrieb aus?

von

Beim Betrieb eines Stromnetzes kommt es auf absolute Zuverlässigkeit an. Jeder Industriepark, jede Stadt und jedes Kraftwerk stellen jedoch an die Energieversorgung unterschiedliche Anforderungen. Damit die Maschinen diesen spezifischen Bedingungen gerecht werden, wurden Lastklassen für Transformatoren festgesetzt. Diese Klassen werden aufgrund internationaler technischer Normen definiert, insbesondere durch die slowakischen STN EN IEC 60076-7. In diesem Artikel erläutern wir deren direkten Einfluss auf Leistung und Lebensdauer. Wir werden auch darauf eingehen, wie man diese für verschiedene Anwendungen richtig auswählt und wann auch reine Baunormen ins Spiel kommen.

Was genau bestimmen die Lastklassen von Transformatoren?

Obwohl so ein Transformator für die sogenannte Nennleistung ausgelegt ist, ändern sich in der Praxis die Bedingungen ständig. Die Trafo-Lastklassen bestimmen, wie lange und bei welchem Strom das Gerät sicher über diesen Grenzwert hinaus betrieben werden kann, ohne dass sein Isolationssystem dauerhaft Schäden davonträgt. Es geht also nicht nur um eine Zahl auf dem Typenschild, sondern um die Fähigkeit, Lastspitzen zu bewältigen. In der Energiewirtschaft unterscheiden wir bei der Belastung drei verschiedene Modi:

  • Dauerbetrieb: Dies wäre der Idealzustand. Die Maschine arbeitet permanent mit 100 % Leistung, wobei die erzeugte (Ab)wärme im Gleichgewicht mit der Kühlung steht. Dieser ist typisch für große Fabriken.
  • Kurzzeitige Überlastung: Der Transformator arbeitet nur für kurze Zeit über seiner Grenze (z.B. 2 Stunden bei 150 % Leistung), was üblicherweise bei Lastspitzen in Städten vorkommt.
  • Spitzen-Überlastung: Extrem kurze, jedoch intensive Lastspitzen (z.B. 200 % Leistung für 15 Minuten) – typisch für Industriemaschinen oder Elektroöfen.

Wenn Sie eine falsche Leistungsklasse wählen, riskieren Sie ernste Probleme. Eine unterdimensionierte Maschine beginnt zu überhitzen, die Hitze zerstört die innere Isolierung der Wicklung und verkürzt die Lebensdauer des ganzen Geräts erheblich.

Die spezielle Welt des Verkehrs: Traktionstransformatoren

Am deutlichsten kommt dieses Konzept im öffentlichen Nahverkehr bei Straßenbahnen, Oberleitungsbussen und bei Zügen zum Tragen. Diese Systeme werden nämlich in einem geschlossenen Kreislauf betrieben: Der enorme Kraftbedarf beim Anfahren bergauf wechselt sich ab mit Konstantfahren oder auch vollständigen Entlastungen an der Haltestelle.

Für diese Fälle gilt die Spezialnorm slowakischen STN EN 50329, die genaue Traktionslastklassen definiert (zum Beispiel die IA, IB, V bis IXB), wobei hier jede Klasse auf ein bestimmtes Verkehrsmittel zugeschnitten ist. Während die Klasse V für städtische Straßenbahnen vorgesehen ist, ist die Klasse IXA für Hauptbahnstrecken bestimmt, an welche extrem hohe Anforderungen an die Überlastbarkeit gestellt werden.

Die spezielle Welt des Verkehrs: Traktionstransformatoren

Wenn Technik auf die reale Welt trifft: Baunormen

Bei der Installation von Energieanlagen in Städten müssen wir oft auch die mechanische Beständigkeit der Umgebung berücksichtigen. Dies gilt insbesondere dann, wenn wir einen Trafo unterirdisch, unter Gehwegen oder unter Straßen verbauen. In diesem Fall kommen neben den elektrotechnischen Normen auch die Lastklassen des Straßenbaus mit ins Spiel.

Abdeckbleche, Luken, Deckel und Schächte unterirdischer Transformatorenstationen müssen dem Druck aufgrund des Fahrzeuggewichts standhalten. Für normale Stadtgebiete und Fußgängerwege gilt standardmäßig die Bau-Lastklasse B 125, welche eine Tragfähigkeit von bis zu 12,5 Tonnen garantiert, sodass sie einen PKW sicher tragen kann. Wenn wir jedoch das Projekt direkt in eine Fahrbahn integrieren, auf der Fernlaster unterwegs sind, müssen wir gemäß den Belastungstabellen auf wesentlich höhere Klassen zurückgreifen. Unsere Ingenieure kombinieren daher stets die elektrische Planung mit der baulichen Planung.

Auswirkungen auf die Leistung und moderne Trends

Die Lastklassen von Trafos bestimmen direkt die Ist-Kapazität des gesamten Stromnetzes. Ist eine Anlage robust ausgelegt, kann das Netz solche unerwarteten Schwankungen auffangen. Das moderne digitale Zeitalter des 21. Jahrhunderts bringt jedoch neue Herausforderungen mit sich, beispielsweise Schnellladestationen für Elektroautos, die enorme und sprungartige Verbrauchsspitzen verursachen.

Solar- und Windparks (Erneuerbare Energien) sind wiederum wetterabhängig, sodass der Transformator innerhalb weniger Minuten vom Leerlauf auf Volllast übergehen muss. Das Isolationssystem muss daher von Anfang an für solche ständigen thermischen Zyklen ausgelegt sein.

Auswirkungen auf die Leistung und moderne Trends

Warum sich die richtige Wahl wirklich lohnt

Die richtige Bestimmung der Lastklassen von Transformatoren birgt Einsparungen beim Investitionskapital. Wenn Sie ein unnötig überdimensioniertes Gerät kaufen, zahlen Sie unnötig hohe Anschaffungskosten. Wenn Sie wiederum ein zu schwaches Gerät kaufen, riskieren Sie teure Produktionsausfälle und Schäden an der Technik. In unserem Unternehmen analysieren wir jedoch detailliert Ihr reales Ist-Lastprofil. Wir entwerfen und fertigen eine Maschine, die im optimalen Betriebsmodus arbeitet, sowohl Spitzenlasten der Traktion, als auch der Industrie bewältigt, den Baunormen gerecht wird und Ihnen über Jahrzehnte hinweg maximale Energieeffizienz bietet.

Ganz gleich, ob Sie eine stabile Leistung für den Industriebetrieb benötigen, eine Versorgung mit Traktionsstrom für den Verkehr planen oder eine unterirdische Station im Stadtzentrum entwerfen – wir sind für Sie da. Wenden Sie sich an unsere Experten. Wir helfen Ihnen bei der Auswahl einer idealen technischen Lösung und verleihen Ihrem Stromnetz die Stabilität, die jedwede Belastung bewältigt.

Temperaturklassen von Transformatoren: Was bedeuten diese für Ihr Netz?

von

Im Betrieb erzeugt jeder Transformator (Ab)wärme. Dies ist ein natürliches Nebenprodukt der Energieumwandlung. Gleichzeitig ist Wärme jedoch auch der größte Feind der inneren Isolierung. Wie erkennen wir, wie viel Wärme Ihr Gerät tatsächlich verträgt? Die Antwort liegt in den Temperaturklassen der Transformatoren. Dieser technische Parameter bestimmt die maximale Betriebstemperatur, welche die Isoliermaterialien noch sicher aushalten können. In diesem Artikel erklären wir, warum diese Temperaturklassen der sprichwörtliche Schlüssel zur Stabilität Ihres Unternehmens sind.

Was sind eigentlich die Temperaturklassen von Transformatoren?

Sie müssen sich die Temperaturklasse als eine Art Schutzschild vorstellen. Sie bestimmt das Limit, ab dem Isoliermaterialien an ihre Grenzen stoßen. Diese Materialien schützen die Wicklungen der Maschine vor einem Kurzschluss. Wenn die Temperatur den zulässigen Grenzwert übersteigt, wird die Isolierung spröde und zerfällt schließlich.

Solche Temperaturklassen werden mit Buchstaben gekennzeichnet. Jeder Buchstabe steht dabei für eine bestimmte Höchsttemperatur in Grad Celsius. Zu den in der Industrie am häufigsten verwendeten Temperaturklassen gehören:

  • Klasse A: Höchsttemperatur bis 105 °C. Die häufigste Wahl für Öltransformatoren.
  • Klasse E: Limit-Temperatur bis 120 °C.
  • Klasse B: Sichere Temperatur bis 130 °C. Ein bewährter Standard für viele Geräte.
  • Klasse F: Festigkeit bis 155 °C. Eine beliebte Wahl für moderne Maschinen.
  • Klasse H: Spitzenbeständigkeit bis 180 °C. Diese kommt bei stark beanspruchten Trockentransformatoren zum Einsatz.

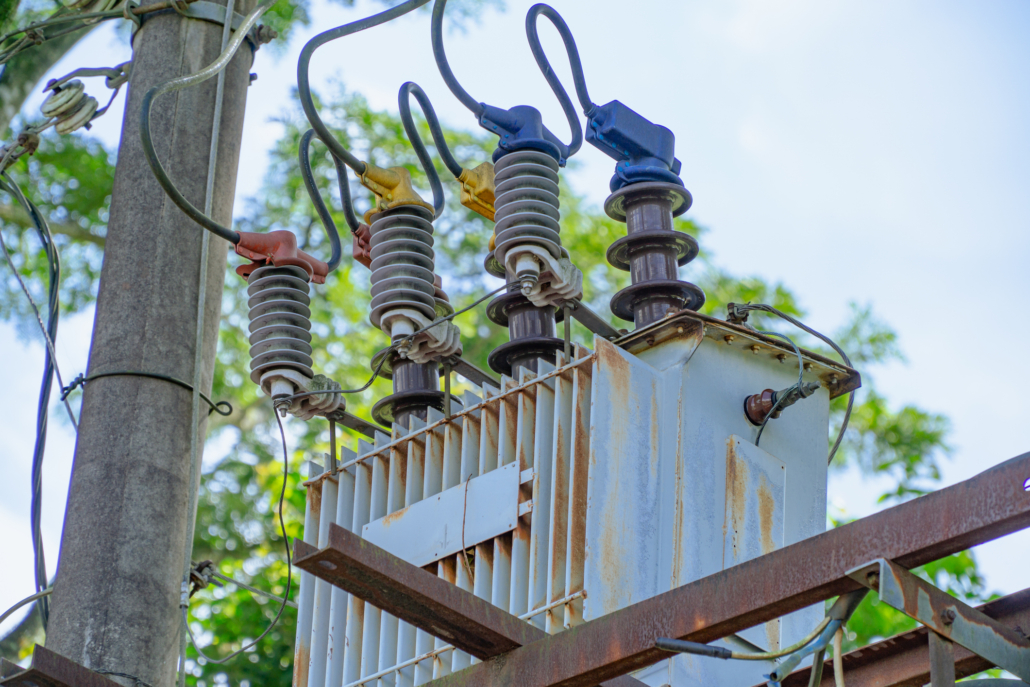

Bei der Auswahl der Maschine müssen Sie ganz genau wissen, in welcher Umgebung diese eingesetzt werden soll. Eine falsche Wahl kann schwerwiegende Folgen nach sich ziehen.

Bei der Auswahl der Maschine müssen Sie ganz genau wissen, in welcher Umgebung diese eingesetzt werden soll. Eine falsche Wahl kann schwerwiegende Folgen nach sich ziehen.

Direkte Auswirkungen auf die Betriebssicherheit

Sicherheit genießt in der Energiewirtschaft absolute Priorität. Die Temperaturklassen von Transformatoren beeinflussen direkt das Risiko eines Brandes oder eines Unfalls. Wenn ein Trafo unterdimensioniert ist und in einer niedrigen Temperaturklasse arbeitet – besteht Überhitzungsgefahr.

Moderne Trockentransformatoren zählen häufig zu den Klassen F und H. Diese Isolationssysteme sind selbstlöschend. Bei Überlastung besteht also weder die Gefahr eines Großbrandes noch die Gefahr der Freisetzung giftiger Stoffe. Richtig gewählte Temperaturklassen für Transformatoren schützen nicht nur die Maschine an sich. Sie schützen vor allem Ihre Hallen, Anlagen und das Leben der Mitarbeiter.

Lebensdauer der Maschine: Hier zählt jedes Grad

In der Elektrotechnik gilt eine unerbittliche Regel, die als „Montsinger-Regel der 6 bis 8 Grad“ bezeichnet wird. Was bedeutet dies in der Praxis? Wenn ein Transformator das Limit seiner Temperaturklasse über einen längeren Zeitraum hinweg nur um 6 bis 8 °C übersteigt, verkürzt sich die Lebensdauer seiner Isolierung um die Hälfte. Statt nach 30 Jahren kann die Maschine somit bereits nach 15 Jahren den Geist aufgeben. Wenn Sie sich hingegen bei Trafos für höhere Temperaturklassen entscheiden, so schaffen Sie eine enorme betriebliche Reserve. Die Maschine bewältigt somit auch unerwartete Lastspitzen, ohne dabei innerlich zu altern.

Wie wählt man die richtige Temperaturklasse?

Die Auswahl ist bei weitem kein Glücksspiel, sondern hochpräzise technische Mathematik. Bei der Auswahl sind drei grundlegende Faktoren zu berücksichtigen.

1. Umgebungstemperatur

Wird der Transformator in einer kühlen Trafostation oder in einem heißen Stahlwerk aufgestellt? Je höher die Umgebungstemperatur, desto widerstandsfähiger muss dessen Isolationsklasse sein.

2. Angenommene Belastung

Wird die Maschine mit konstanter Leistung arbeiten, oder rechnen Sie mit plötzlichen Lastspitzen? Stoßbelastungen verursachen thermische Schocks, wobei Transformatoren höherer Temperaturklassen diese Schocks absorbieren, ohne dabei Schaden zu nehmen.

3. Kühlungsart

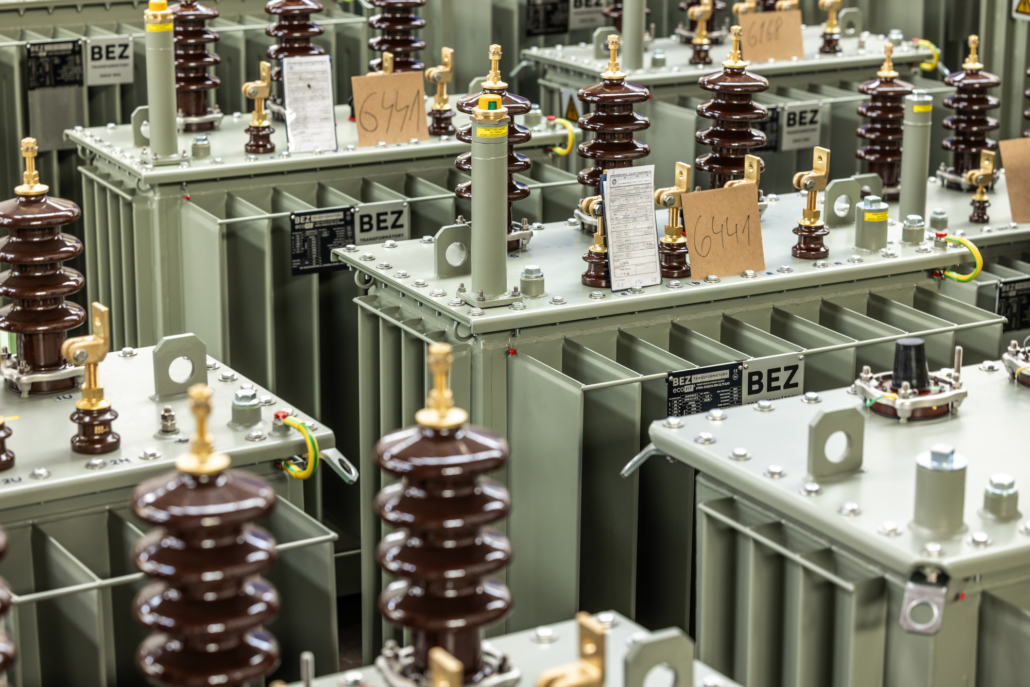

Öltransformatoren haben andere Temperatur-Limits als Trockentransformatoren. Das Öl trägt zwar zu einer effizienteren Wärmeableitung bei, hat aber selbst seine Grenzen bei dessen Zersetzung. Trockentransformatoren basieren hingegen auf hochwertigen Materialien der Klassen F oder H.

Öltransformatoren haben andere Temperatur-Limits als Trockentransformatoren.

Temperaturklassen von Transformatoren und innovative Werkstoffe

Bei uns kommen moderne Isoliermaterialien zum Einsatz, die dafür sorgen, dass die Temperaturklassen unserer Transformatoren nicht nur eine Zahl auf dem Papier sind. Diese garantieren reale Stabilität auch unter den extremen Betriebsbedingungen in der Industrie. Die Temperaturklassen der Transformatoren sind sozusagen eine unsichtbare Garantie für Ihren Erfolg. Sie bestimmen die Grenze zwischen einem stabilen Betrieb und unerwarteten technischen Ausfällen.

Die Investition in eine hochwertige Isolierung macht sich durch einen jahrzehntelangen störungsfreien Betrieb bezahlt. Wir helfen Ihnen dabei, Ihren Bedarf genau zu analysieren und entwerfen eine optimale für Ihren Betrieb zugeschnittene Lösung. Wenden Sie sich an unsere Experten und verleihen Sie Ihrem Netz Kraft und Sicherheit – über sämtliche Temperaturlimits hinweg.

Austausch eines Trafos: Wann ist die beste Zeit dafür?

von

Jede technische Anlage erreicht einmal ihr Limit. Selbst die besten Maschinen halten nicht ewig. In der Industrie und Energiewirtschaft stellt sich daher häufig die Frage, wann ein Trafo ausgetauscht werden muss. Dieser Schritt ist nämlich wichtig für die Sicherheit des gesamten Netzes, und das richtige Timing schützt Sie vor hohen Folgekosten. In diesem Artikel befassen wir uns daher mit den Anzeichen des Verschleißes und mit dem Installationsprozess.

Verschleißanzeichen und Kriterien für den Austausch

Woran erkennen Sie, dass ein Austausch des Transformators ansteht? Die Maschinen senden in der Regel deutliche Warnsignale aus. Zu den wichtigsten Faktoren gehört die kritische Alterung der Isolierung. Wenn eine Analyse des Transformatorenöls wiederholt Anwesenheit von Schlamm und Gasen ergibt – besteht Handlungsbedarf.

Weitere Anzeichen sind eine permanente Überhitzung und erhöhte Geräuschentwicklung. Diese werden oft durch einen verschlissenen Kern verursacht. Wenn Sie einen älteren Transformator betreiben, steigt mit zunehmendem Alter auch das Ausfallrisiko. Wenn Reparaturen zu kostspielig werden, ist der Austausch des Transformators die wirtschaftlichste Lösung.

Grundbegriffe: Strom, Spannung und Energieumwandlung

Zum besseren Verständnis der Funktionen des Geräts sollten wir vorab die Grundlagen zusammenfassen. Unsere Netze werden vom Wechselstrom dominiert. Ein klassischer Wechselstrom-Trafo ändert die verfügbare Spannung nach oben oder nach unten.

Viele fragen sich, worin denn der Unterschied zwischen einem Wechselrichter und einem Transformator besteht. Die Antwort ist denkbar einfach. Ein Transformator verändert die Höhe der Wechselspannung (erhöht oder verringert diese), wobei deren Frequenz stets die gleiche bleibt. Ein Wechselrichter hingegen wandelt Gleichstrom in Wechselstrom um. In der Praxis ist es jedoch häufig eine Interaktion verschiedener Geräte:

  • Transformator — dieser ändert die Höhe der Wechselspannung (also erhöht oder verringert diese)
  • Gleichrichter — dieser wandelt Wechselstrom in Gleichstrom um
  • Wechselrichter — dieser wandelt Gleichstrom in Wechselstrom um

Im Stromnetz fließt überwiegend Wechselstrom, doch viele Geräte laufen nur mit Gleichspannung.

All diese Komponenten müssen aufeinander abgestimmt sein, denn ein beschädigter Trafo gefährdet letztendlich den gesamten Betrieb. In diesem Fall muss dieser ausgetauscht werden.

All diese Komponenten müssen aufeinander abgestimmt sein, denn ein beschädigter Trafo gefährdet letztendlich den gesamten Betrieb. In diesem Fall muss dieser ausgetauscht werden.

Austausch des Trafos: Wann bereits Handlungsbedarf besteht

Es gibt Situationen, wo eine Reparatur einfach nicht mehr möglich ist. Ein typisches Beispiel ist das Durchbrennen der Wicklung infolge eines schweren Kurzschlusses. In diesem Fall ist der sofortige Austausch des Transformators die einzige mögliche Lösung.

Manchmal ergibt sich der Austausch auch aus einer Modernisierung. Ein alter Trafo kann enorme Verluste aufweisen. Neue Modelle sind da wesentlich sparsamer. Der Austausch des alten Geräts gegen ein neues bedeutet somit unmittelbare Energieeinsparungen. Die Entscheidung, einen alten Transformator durch ein modernes Modell zu ersetzen, lohnt sich somit für den Geldbeutel.

Installationsablauf bei einem neuen Gerät

Der Austausch eines Transformators an sich ist ein durchaus komplexer technischer Vorgang und lässt sich nicht so einfach von heute auf morgen durchführen. Er erfordert eine genaue Planung und fachgerechte Vorgehensweise.

1. Vorbereitung und Trennung

Der erste Schritt ist hier die sichere Trennung der Maschine vom Netz. Es muss sichergestellt werden, dass das System frei von Wechselspannung ist. Anschließend ist das alte Isolieröl umweltgerecht abzulassen und zu entsorgen.

2. Demontage und Transport

Der alte, schwere Wechselstrom-Trafo wird mit schwerem Gerät abtransportiert und sein Aufstellort wird gereinigt und überprüft. Die Fundamente und Auffangwannen werden instand gesetzt.

3. Einbau der neuen Maschine

Der neue Transformator wird an den Aufstellungsort transportiert. Bei der Aufstellung ist höchste Präzision angesagt. Stromkabel, Erdung, wie auch Steuerungssysteme werden angeschlossen.

4. Test und Inbetriebnahme

Vor der Inbetriebnahme werden noch Revisionsprüfungen durchgeführt. Dabei werden die Isolierung, die Funktion der Schutzvorrichtungen und die korrekte Übersetzung getestet. Wenn alles in Ordnung ist, wird in das System Wechselstrom eingespeist. Die neue Maschine nimmt somit ihren Betrieb auf.

Erfolgreicher Trafo-Austausch: Keine Angst mehr vor Stromausfällen

Der Austausch des Transformators bringt Ihrem Unternehmen für die kommenden Jahrzehnte absolute Sicherheit und Sie brauchen keine Angst mehr vor Stromausfällen zu haben. Sie genießen nur noch die saubere, stabile und effiziente Energie.

Wir fertigen für Sie einen erstklassigen Transformator. Verleihen Sie Ihrem Stromnetz neue Power. Kontaktieren Sie uns und wir erarbeiten für Sie eine Lösung, die Sie wirklich voranbringt.

Lebensdauer eines Trafos: Wie man für einen störungsfreien Betrieb sorgt

von

Ein entscheidender Parameter einer jeden Anlage ist deren Betriebsbeständigkeit. Die Lebensdauer hängt jedoch nicht allein von der Fertigungsqualität ab, denn diese ist das Ergebnis einer guten Konstruktion, hochwertiger Materialien und regelmäßiger Pflege. In diesem Artikel zeigen wir Ihnen, wie Sie die Lebensdauer eines Trafos effektiv verlängern können.

Was beeinflusst die Lebensdauer eines Transformators am stärksten?

Jeder Transformator ist während des Betriebs verschiedenen Belastungen ausgesetzt. Diese Faktoren lassen sich drei Hauptkategorien zuordnen und deren Verstehen ist der erste Schritt zu einer langen Lebensdauer.

Thermische Beanspruchung

Hitze ist der größte Feind der Isolierung. Bei hohen Temperaturen altern Isolierpapier und Öl nämlich deutlich schneller. Wenn die Temperatur der Wicklungen die festgelegten Grenzwerte überschreitet, verkürzt sich die Lebensdauer des Transformators drastisch. Jeder Anstieg um acht Grad Celsius über den Grenzwert hinaus kann die Lebensdauer der Isolierung um die Hälfte verkürzen.

Elektrische Einflüsse

Spannungsspitzen im Netz oder häufige Kurzschlüsse stellen eine große Belastung für das Gerät dar. Diese Phänomene erzeugen mechanische Belastungen im Inneren der Wicklungen. Ist der Transformator nicht robust genug, kann dies zu dessen sofortiger Beschädigung führen. Ein stabiles Netz und ein hochwertiger Schutz sind daher unerlässlich.

Externe Umgebung

Feuchtigkeit, Staub und Korrosion greifen die äußeren Teile an. Feuchtigkeit ist vor allem für das Isolieröl gefährlich. Wenn Wasser ins Innere eindringt, ist die Lebensdauer des Transformators gefährdet. Eine regelmäßige Kontrolle von Dichtungen und Lufttrocknern hat daher oberste Priorität.

Was beeinflusst die Lebensdauer eines Transformators am stärksten?

Schlüssel zum Erfolg: vorbeugende Wartung

Die Pflege einer solchen Maschine sollte nicht erst bei einer bereits eingetretenen Störung beginnen. Die moderne Energiewirtschaft setzt da auf Prävention. Eine gute Wartung kann die Lebensdauer eines Transformators um Jahre verlängern.

Regelmäßige Ölanalyse

Das im Inneren des Trafos enthaltene Öl erfüllt gleich zwei Funktionen – nämlich Isolierung und Kühlung. Gleichzeitig ist das Trafo-Öl jedoch auch ein Informationsträger. Durch dessen Analyse können wir feststellen, was im Geräteinneren vor sich geht. Wir suchen nach Spuren von Gasen, Schlamm oder Feuchtigkeit. Eine solche Diagnostik gibt dann Aufschluss über den Zustand und die Lebensdauer des Trafos, ohne dass wir den Trafo zerlegen müssen.

Prüfung der Kühlsysteme

Zugesetzte Kühlrippen oder Kühlkörper sowie funktionsuntüchtige Lüfter erhöhen die Betriebstemperatur. Die Wartung sollte auch die Reinigung der Kühlflächen mit einschließen. Eine funktionierende Kühlung ist bei weitem die kostengünstigste Methode, um die Isolierung der Wicklung zu schützen.

Wärmebildmessungen

Mit einer Wärmebildkamera suchen wir nach „heißen Stellen“ an Verbindungsstellen und Durchführungsstücken. Diese Stellen deuten auf einen schlechten Kontakt oder eine Überlastung hin. Eine rechtzeitige Behebung dieser Mängel hilft dabei, die Lebensdauer des Trafos zu verlängern.

Schlüssel zum Erfolg: vorbeugende Wartung

Maßnahmen zur Verschleißminderung

Wenn Ihr Gerät zuverlässig funktionieren soll, beachten Sie folgende Schritte. Folgende Maßnahmen sind da Standard:

  • Richtige Bemessung der Belastung: Ein Transformator sollte nicht über eine längere Zeit im Grenzbereich seiner Leistungsfähigkeit betrieben werden. Eine optimale Auslastung schont seine Komponenten.
  • Installation von Überspannungsschützen: Moderne Schutzschalter fangen gefährliche Spannungsspitzen im Stromnetz ab. So schützen sie die Wicklung vor mechanischer Schockwirkung.
  • Überwachung von Vibrationen und Geräuschentwicklung: Ungewöhnliche Geräusche können auf einen gelockerten Kern hindeuten. Durch das rechtzeitige Festziehen der mechanischen Teile wird die Stabilität des Geräts wiederhergestellt.
  • Modernisierung des Überwachungssystems: Digitale Systeme überwachen die Trafo- Lebensdauer rund um die Uhr und machen Sie auf ein etwaiges Problem noch vor einem Ausfall aufmerksam

Wirtschaftlicher Nutzen einer langen Lebensdauer

Eine längere Lebensdauer des Transformators bedeutet direkte Kosteneinsparungen. Sie müssen nämlich nicht vorzeitig in ein neues Gerät investieren. Gleichzeitig minimieren Sie somit das Risiko unvorhergesehener Fertigungsausfälle. In der Industrie kann bereits ein einziger Ausfall enorme finanzielle Schäden nach sich ziehen. Im Vergleich dazu ist die Prävention außerordentlich kostengünstig. Die Lebensdauer des Geräts liegt somit weitestgehend in Ihren Händen. Alles beginnt mit der Auswahl eines qualitativ hochwertigen Herstellers und setzt sich durch einen sorgfältigen und bewussten Betrieb fort.

Suchen Sie nach Lösungen, die lange halten?

Wir von BEZ Transformátory unterstützen Sie bei der Auswahl, der Diagnose, wie auch der Instandhaltung. Wir sind bestrebt, die Lebensdauer Ihres Transformators so weit wie nur möglich zu verlängern und den Betrieb möglichst wirtschaftlich zu halten. Wenden Sie sich deshalb an unsere Experten und schaffen Sie eine solide Grundlage für Ihr Stromnetz.

Die versteckte Wahrheit über Leistung: Warum Ihr Trafo nicht hinterherkommt?

von

Bei der Auswahl einer elektrischen Anlage achten wir auf die Leistung oft an erster Stelle. Bei Transformatoren ist der Leistungswert jedoch weitaus komplexer, als es auf den ersten Blick erscheinen mag. Die Leistung eines Transformators ist nicht nur eine statische Zahl, sondern das Ergebnis eines Gleichgewichts zwischen der Konstruktion, den eingesetzten Materialien und den Bedingungen, unter welchen ein Gerät betrieben wird. Das richtige Verständnis dieser Zusammenhänge ist da für die Stabilität eines jeden Stromnetzes entscheidend. In diesem Artikel schauen wir uns an, was die Leistung eines Transformators wirklich bestimmt. Wir erläutern hier, warum die Nennleistung auf dem Typenschild von der tatsächlichen Leistung im Betrieb abweichen kann und welche Faktoren Sie berücksichtigen müssen, um ein vorzeitiges Technikversagen zu vermeiden.

Nennleistung versus tatsächliche Leistung: Wo liegt die Wahrheit?

Bei jedem  Leistungstransformator der Profi-Klasse steht auf dessen Typenschild die sog. Nennleistung. Dieser Wert ist jene Leistung, für die das Gerät ausgelegt wurde und bei der es unter Idealbedingungen sicher betrieben werden kann. In der Realität stellen wir jedoch häufig fest, dass der reale Stromverbrauch und die Last von diesem Wert abweichen

Die Differenz dieser beiden Werte ergibt die Betriebseffizienz. Wenn der Transformator über einen längeren Zeitraum bis an seine Grenzen belastet wird, so riskiert man eine Überhitzung der Isolierung. Wenn Sie hingegen eine unnötig hohe Leistung für ein kleines Gerät wählen, ist das System aufgrund der entstehenden Leerlaufverluste unwirtschaftlich. Der Schlüssel zum Erfolg liegt daher in einer präzisen Auslegung am realen Bedarf Ihres Stromnetzes.

Von der Mikroelektronik bis hin zu wahren Industriegiganten

Die Trafo-Welt ist äußerst vielfältig. Auf der einen Seite haben wir da winzige Komponenten für die Elektronik und auf der anderen Seite wieder massive Geräte für die Industrie. Gerade dieser Typ bildet das Rückgrat von Werkstätten und Fertigungshallen, da er die Versorgung gängiger Verbrauchsgeräte aus dem industriellen Drehstromnetz ermöglicht.

Bei diesen Dreiphasen-Transformatoren ist die Leistungsberechnung etwas komplizierter, da wir hier auf eine gleichmäßige Belastung sämtlicher Phasen achten müssen. Wenn eine Phase überlastet wird, sinkt die Gesamtleistung des Transformators und kann dabei auch beschädigt werden, obwohl die beiden anderen Phasen nahezu unausgelastet sind.

Von der Mikroelektronik bis hin zu wahren Industriegiganten

Faktoren, die die Kraft Ihres Geräts drosseln

Was beeinflusst die tatsächliche Leistung am stärksten? Neben der Qualität der Wicklung und des Kerns ist es vor allem die Temperatur. Wärme ist nämlich der Erzfeind eines jeden Transformators. Bei hoher Belastung steigt der Widerstand in den Wicklungen, was zu einer weiteren Erwärmung führt. Gerade diesen Teufelskreis versuchen Ingenieure mit verschiedenen Kühlmethoden zu durchbrechen.

Leistungsgeräte werden oft als Öltransformatoren ausgeführt. Das spezielle Transformatorenöl erfüllt hier gleich zwei Funktionen: Es isoliert und leitet zugleich Wärme an die Kühlrippen oder Kühlkörper ab. Dadurch können Öltransformatoren gegenüber den trockenen Varianten deutlich höhere Leistungen erzielen, und das selbst bei Wahrung der Abmessungen. Am anderen Ende des Spektrums stehen moderne HF-Transformatoren, die durch deren hohe Frequenzen immense Leistungen bei minimalem Gewicht übertragen, was gerade bei Schaltnetzteilen ideal ist.

Auswahl ohne Kompromisse: Worauf soll man achten?

Die Wahl des richtigen Typs ist nicht nur eine Frage der Spannung. Sie müssen auch die Umgebung berücksichtigen. Wenn Sie nach einer Lösung für anspruchsvolle industrielle Bedingungen mit hohem Funkenschlagrisiko suchen, werden Ihre Anforderungen an die Isolierung anders ausfallen, als bei einer normalen Nutzung im Haushalt.

Bei der Installation ist immer auf eine ausreichende Luftströmung zu achten. Selbst der am besten entworfene Transformator verliert einen erheblichen Teil seiner Leistung, wenn dieser in einem unbelüfteten Raum untergebracht ist. Die richtige Ausrichtung der Kühlrippen und eine saubere Umgebung (ohne Staub, der hier als kontraproduktive Wärmedämmung wirkt) können die Lebensdauer des Geräts um Jahre verlängern.

Wie bestimmt man die Leistung ohne dabei draufzuzahlen?

Berechnen sie bei der Suche nach der idealen Lösung zunächst die Gesamtleistungsaufnahme sämtlicher Geräte, die an den Transformator gleichzeitig angeschlossen werden sollen. Wir empfehlen, zu diesem Wert noch eine Reserve von mindestens 20 % obendrauf zu setzen. Diese dient dazu, Spitzenlasten beim Anlaufen von Motoren oder anderer Induktionslasten abzudecken, die kurzzeitig einen viel höheren Verbrauch aufweisen als bei deren Normalbetrieb.

Die Kenntnis der Unterschiede zwischen den einzelnen Technologien hilft Ihnen, ein Produkt auszuwählen, das nicht nur funktioniert, sondern auch energieeffizient ist. Die Investition in  einen höherwertigen Transformator mit geringeren Verlusten macht sich im Laufe der Jahre durch niedrigere Stromrechnungen und Wartungskosten durchaus bezahlt.

Suchen Sie eine optimale Lösung für Ihr Leistungssystem?

Die Transformatorleistung ist eine Variable, die von zahlreichen technischen Faktoren, wie auch von der Umgebung abhängt. Ob Sie nun eine kleine Lösung für die Elektronik oder ein robustes Industriesystem brauchen – der sprichwörtliche Schlüssel zum Erfolg besteht darin, die Vorbereitung und Materialauswahl nicht zu unterschätzen. Denken Sie daran, dass ein Transformator dann richtig ausgelegt ist, wenn Sie diesen während des Betriebs überhaupt nicht wahrnehmen; er arbeitet leise, zuverlässig und ohne unnötige Überhitzung.

Die Wahl des richtigen Transformators für eine konkrete Anwendung kann da schon zu einer wirklichen Herausforderung werden. Unsere Experten stehen Ihnen daher gerne zur Verfügung und unterstützen Sie bei der technischen Analyse und Auslegung, die genau Ihren Bedürfnissen entspricht.

Fragen Sie nach einer Fachberatung und erhalten so eine Lösung mit maximaler Effizienz und Sicherheit für Ihren Betrieb.

Die unsichtbare Kraft im Kern: Trafo-Berechnung ohne viel Mathe

von

Transformatoren sind der Grundbaustein der Stromnetze. Ihre Aufgabe ist offensichtlich: Sie wandeln Spannungsniveaus so um, dass die Energieübertragung sicher und mit minimalen Verlusten erfolgen kann. Obwohl das Prinzip der elektromagnetischen Induktion einfach erscheint, erfordert eine erfolgreiche Trafoberechnung Präzision und ein Verständnis der Zusammenhänge zwischen Material und Magnetfeld. Bei der Konstruktion jeder elektrischen Maschine stehen wir daher vor der Herausforderung, die maximale Leistung bei möglichst geringen Abmessungen und Betriebskosten zu erreichen. In diesem Artikel analysieren wir die ausschlaggebenden Faktoren dafür, ob ein Gerät effizient arbeitet oder letztendlich zu einer unerwünschten Wärmequelle wird.

Von der bloßen Idee zu realen Zahlen: Definition der Leistung und der Übersetzungen

Jeder technische Entwurf beginnt mit der Definition des Soll-Zustandes. Bei einem Transformator sind es die Nennwerte der Eingangs- und Ausgangsspannung. Gerade das Verhältnis zwischen diesen beiden Werten bestimmt den grundlegenden Charakter des Geräts. Dieses Verhältnis fließt direkt in die Konstruktion der Wicklungen ein: Das Verhältnis der Anzahl der Windungen auf der Primär- und Sekundärseite muss genau der gewünschten Spannungsänderung entsprechen.

Wenn Sie Trafo-Berechnungen durchführen, müssen Sie dabei auch die Strombelastung berücksichtigen. Während die Spannung die Anzahl der Windungen bestimmt, gibt der zu erwartende Strom  die Querschnittsfläche des Leiters vor. Ein zu dünner Draht erhöht den Innenwiderstand, was zu einer unerwünschten Überhitzung und einem Spannungsabfall unter Last führt. Eine korrekte Transformatorberechnung sucht deshalb immer nach einem Gleichgewicht zwischen dem Magnetfluss und der Stromdichte in der Wicklung.

Der magnetische Kern: Mehr als ein bloßer Spulenträger

Der Transformatorkern ist nicht nur ein Tragelement für Spulen. Er ist vielmehr ein Medium, welches den Magnetfluss leitet. Die Qualität des verwendeten Transformatorenstahls und die Querschnittsfläche des Kerns sind ausschlaggebend für die Gesamtbelastbarkeit. Wenn der Kern unterdimensioniert ist, kommt es zu einer magnetischen Sättigung. Dies führt zu einem starken Anstieg der Verluste und zur Verzerrung des Ausgangssignals.

Bei Spezialanwendungen, wo mit hohen Frequenzen gearbeitet wird, sind herkömmliche Bleche unwirksam. In Hochfrequenzumrichtern kommen Ferritkerne zum Einsatz, die Wirbelstromverluste minimieren. Unabhängig von der Frequenz gilt jedoch, dass ein richtig gewählter Kern die Basis für einen leisen und stabilen Betrieb ohne Vibrationen ist.

Der magnetische Kern: Mehr als ein bloßer Spulenträger

Wo verschwindet die Energie? Verlust- und Wärmeanalyse

Der Wirkungsgrad ist ein Parameter, der einen durchschnittlichen Entwurf von einem Meisterwerk der Ingenieurskunst unterscheidet. Verluste im Transformator werden sich zwar nie vollständig ausschließen lassen, doch wir können sie deutlich reduzieren. Wir unterscheiden dabei diese beiden Kategorien:

  • Verluste im Kern: Diese entstehen durch die ständige Ummagnetisierung des Kerns und hängen von der Materialqualität und der Netzfrequenz ab.
  • Verluste in den Windungen: Diese entstehen durch den elektrischen Widerstand der Wicklung und ändern sich je nach aktueller Trafolast.

Die Summe dieser Verluste bestimmt auch die Erwärmung der Maschine. Eine gute Formel zur Transformatorberechnung muss auch den Wärmewiderstand der Isolierung berücksichtigen, wie auch die Fähigkeit des Geräts, Wärme an die Umgebung abzugeben. Ein überdimensionierter Trafo bleibt zwar kühl, doch seine Herstellung ist unwirtschaftlich. Das Ziel ist daher eine Optimierung für den höchstmöglichen Wirkungsgrad unter Nennlast.

Dreiphasensysteme: Die höhere Schule der Auslegung

In der Energiewirtschaft und der Schwerindustrie dominieren Dreiphasensysteme. Die Berechnung eines Dreiphasentransformators bringt dabei ein weiteres Komplexitätsniveau mit sich. Neben der Leistung müssen wir auch die Lastsymmetrie und die Art der Phasenanordnung berücksichtigen. Ob Stern- oder Dreieckschaltung – jede Variante hat ihre Vorteile in-puncto Unterdrückung höherer Oberschwingungsströme und Netzstabilität.

Bei diesen Maschinen spielt auch das Isoliersystem eine entscheidende Rolle. Hohe Spannungen erfordern präzise berechnete Abstände und ölgefüllte Trafos erfordern die Verwendung von hochwertigem Öl als Kühl- und Isoliermedium. Jeder Fehler bei der Trafo-Berechnung könnte zu fatalen Störungen im Verteilungsnetz führen.

Ein Ablauf mit System: Von der Fertigung bis zur finalen Wicklung

Wir beginnen mit der Gesamtleistung (VA). Diese bestimmt die benötigte Kerngröße. Anschließend berechnen wir die Spannung pro Windung, wodurch wir die Primär- als auch die Sekundärspule genau definieren können. Der letzte Schritt besteht in der Prüfung der Stromdichte und der Auswahl eines geeigneten Leiterquerschnitts, damit dieser in den Raum im Kern (das sog. Transformatorfenster) auch reinpasst.

Die Kenntnis dieser Zusammenhänge macht es den Konstrukteuren möglich Lösungen zu entwickeln, die nicht nur funktionieren, sondern auch wirtschaftlich nachhaltig sind. Moderne Softwaretools erleichtern heutzutage die Berechnungen von Transformatoren, doch das Verständnis der physikalischen Grundlagen bleibt für den Ingenieur weiterhin unersetzlich.

Die Kunst des Gleichgewichts zwischen der Masse des Kerns und der Wicklung

Die Berechnung und anschließende Konstruktion eines Transformators sind Disziplinen,  bei denen präzise Mathematik und physikalische Materialeigenschaften zusammenkommen. Ein qualitativ hochwertiger Entwurf berücksichtigt nicht nur grundlegende Spannungsverhältnisse, sondern vor allem Verluste und thermische Limits. Das Ergebnis ist ein Gerät, das jahrzehntelang zuverlässig und mit minimalem Wartungsaufwand arbeiten kann. Ob es sich nun um kleine Schaltnetzteile oder große Netzeinheiten handelt, bleibt das Prinzip der Effizienz stets allerhöchste Priorität.


Die Kunst des Gleichgewichts zwischen der Masse des Kerns und der Wicklung

Brauchen Sie einen präzisen Entwurf für Ihr Projekt?

Die Entwicklung eines effizienten Transformators erfordert viel Erfahrung und das richtige Equipment. Wenn Sie nach einer optimalen Lösung für Ihre Anwendung suchen oder fachmännische Unterstützung bei der technischen Spezifikation benötigen, so zögern Sie nicht, sich an uns zu wenden. Kontaktieren Sie unsere Trafo-Experten und wir erstellen eine für Sie zugeschnittene Lösung, die Ihren Anforderungen an Leistung und Sicherheit gerecht wird.

Bonus: Alle wichtigen Formeln beisammen!

Obwohl wir in diesem Text unnötige Mathematik vermieden haben, sind genaue Berechnungen für eine professionelle Planung dennoch unverzichtbar. Nachstehend finden Sie alle wichtigen Formeln. Speichern Sie diese einfach als praktischen „Spickzettel“ für Ihr nächstes Projekt!

Alle wichtigen Formeln beisammen!

Transformatorenöl: Funktionen, Typen und Wartung

von

Transformatorenöl lässt sich mit dem Blutkreislauf des menschlichen Körpers vergleichen. Obwohl es im Inneren verborgen bleibt, ist seine Rolle für die Stabilität des gesamten Systems entscheidend. Es sorgt für die notwendige Kühlung und Isolierung und dient zugleich als Träger diagnostischer Informationen. Seine Qualität und Reinheit bestimmen direkt die Lebensdauer des ganzen Trafos. Dieses Isolieröl ist kein Verbrauchsmaterial, sondern eine strategische Komponente und ein richtig eingestelltes Wartungsmanagement kann die Lebensdauer der Anlage um Jahrzehnte verlängern.

Wichtige Funktionen von Transformatorenöl

In einer anspruchsvollen Umgebung mit Hochspannung und thermischer Belastung erfüllt dieses gleich mehrere kritische Aufgaben. Sollte auch nur eine davon versagen, gefährdet dies die Integrität des gesamten Transformators:

  • Elektrische Isolierfähigkeit: Transformatorenöl muss eine hohe Durchschlagfestigkeit haben, um Lichtbögen und Durchschläge zwischen Wicklungen, Phasen und der Transformator-Masse zu verhindern. Es füllt selbst kleinste Poren in der festen Isolierung aus und schafft somit ein homogenes Isolationssystem.
  • Wirksame Wärmeabfuhr bzw. Kühlung: Transformatoren erzeugen beim Betrieb erhebliche Wärmemengen. Das Öl zirkuliert zwischen den aktiven Teilen und den Kühlern und leitet dabei die Wärme ab. Bereits eine Überschreitung der Betriebstemperatur um 6 bis 8 °C kann die Lebensdauer der festen Isolierung um bis zu 50 % verkürzen. Daher ist hier eine wirksame Kühlung absolut unerlässlich.
  • Diagnostischer Informationsträger: Die moderne Energiewirtschaft betrachtet Transformatorenöl als ein Medium, das Informationen über sämtliche Vorgänge in der Anlage zu „speichern“ vermag. Die chemische Analyse der darin gelösten Gase ermöglicht es nämlich, Glimmentladungen, lokale Überhitzungen und die Degradation der festen Isolierung zu bestimmen, ohne das Gerät öffnen oder abschalten zu müssen.
Wichtige Funktionen von Transformatorenöl

Typen und Eigenschaften des Transformatorenöls

Die Wahl des richtigen Typs ist abhängig vom eigentlichen Standort des Transformators, den Umweltanforderungen und dem Brandschutz:

  • Mineralöle: Dies sind die am häufigsten verwendeten Öle und werden durch Raffinierung von Erdöl gewonnen. Zu ihren wichtigsten Vorteilen zählen die hervorragende Viskosität bei niedrigen Temperaturen, ihre Oxidationsbeständigkeit und der niedrige Preis.
  • Natürliche Ester (Pflanzenöle): Diese sind praktisch zu 100 % biologisch abbaubar und erleben somit in den letzten Jahren einen enormen Aufschwung. Sie werden vor allem in Transformatoren verwendet, die in der Nähe von Wasserquellen, in landwirtschaftlichen Gebieten installiert sind.
  • Synthetische Ester: Diese haben eine ausgezeichnete Feuerbeständigkeit und einen hohen Flammpunkt (über 300 °C) und ermöglichen die Trafoinstallationen auch in dicht bebauten Stadtgebieten oder direkt in Gebäuden und das ohne aufwendige Brandschutzsysteme.
  • Silikonflüssigkeiten: Diese kommen in Spezialtransformatoren und Situationen zum Einsatz, die extreme thermische Stabilität bei minimalem Brandrisiko erfordern. Deren Nachteile sind die niedrigere biologische Abbaubarkeit und der höhere Preis.

Faktoren, die die Degradation von Transformatorenöl beeinflussen

Während des Betriebs durchläuft Transformatorenöl einen natürlichen Alterungsprozess, wobei bestimmte Einflüsse diesen Prozess erheblich beschleunigen:

  • Oxidation und Schlamm: Beim Kontakt von Öl mit Sauerstoff kommt es zu chemischen Reaktionen, die zu sauren Produkten und unlöslichen Schlämmen führen. Die Schlämme setzen sich dabei an den Wicklungen und in den Kühlkanälen ab. Dies verschlechtert vor allem die Wärmeableitung und führt zu einer gefährlichen Überhitzung.
  • Feuchtigkeit: Selbst geringste Feuchtigkeitsmengen können dazu führen, dass Transformatorenöl seine Isolierfähigkeit bei hohen Spannungen verliert. Darüber hinaus beschleunigt Feuchtigkeit auch den Abbau der festen Isolierung.
  • Katalytische Wirkung von Metallen: Wenn das Öl Metallpartikel enthält, wird der Alterungsprozess um ein Vielfaches beschleunigt. Kupfer und Eisen wirken bei der Oxidation als Katalysator.
Faktoren, die die Degradation von Transformatorenöl beeinflussen

Wie erhöht man die Lebensdauer von Transformatorenöl

Richtige Pflege kann die Lebensdauer von Transformatorenöl erheblich verlängern. Die Wartungsstrategie sollte jedoch eher vorausschauend als reaktiv sein. Die Basis sollte hier eine regelmäßige Überwachung und detaillierte Labordiagnostik sein. Labortests überwachen wichtige Parameter und liefern ein klares Bild dahingehend, ob das Medium noch seine Funktion erfüllt. Die DGA- Analyse ist der goldene Standard in der Diagnostik. Durch die Identifizierung und Mengenbestimmung der gelösten Gase können wir die Art der aufgetretenen Störung genau bestimmen. Wenn das Öl verschmutzt ist, sind moderne Regenerieranlagen in der Lage, dieses direkt vor Ort zu filtern, von Wasser und sauren Komponenten zu trennen und so seine ursprünglichen Eigenschaften wiederherzustellen.

Hochwertiges Transformatorenöl garantiert eine lange Lebensdauer des Transformators

Eine regelmäßige Wartung ist wohl die kostengünstigste Versicherung. Die konsequente Einhaltung der Testzyklen, die richtige Deutung der DGA-Analysen und eine rechtzeitige Regenerierung können die Investition in einen neuen Trafo um Jahrzehnte hinauszögern.

Transformatoren-Design: Vom Konzept bis zur Umsetzung

von

Das Design von Transformatoren spielt in der modernen Energiewirtschaft eine entscheidende Rolle. Transformatoren sind heute das Herzstück von Verteilnetzen und Industriebetrieben, denn sie sind weit mehr als nur statische Spannungswandler. Mehr denn je müssen wir dabei jedes Projekt individuell angehen und jede Lösung sollte Innovation mit höchster Zuverlässigkeit verbinden. Alles beginnt mit der ersten Skizze und endet mit der finalen Inbetriebnahme und wir werden Sie Schritt für Schritt durch diesen Prozess begleiten.

Die Konzeptphase

Am Anfang jedes Projekts steht die gründliche Erfassung der Kundenbedürfnisse, denn beim Trafodesign geht es nicht nur um Leistung. Zu berücksichtigen ist auch, in welcher Umgebung der Trafo betrieben werden soll. Ein Transformator in städtischer Umgebung stellt ganz andere Anforderungen als ein Gerät in der Industrie mit hohem Verschmutzungsgrad.Bereits in dieser Phase wird über die Basisarchitektur entschieden. Ist für die jeweilige Anwendung ein klassischer Öltrafo oder ein moderner Trockentransformator besser geeignet? Analysiert werden technische Normen und spezifische Anforderungen an die auftretenden Verluste.

Technischer Entwurf und fortgeschrittene Simulationen

Nachdem Ingenieure sämtliche Anforderungen klar spezifiziert haben, übernimmt das Konstruktionsteam. Das moderne Design von Transformatoren kommt ohne die notwendige Top-Software überhaupt nicht mehr aus. In der Praxis kommen 3D-Modelle und Simulationen zum Einsatz.

Mit diesen Tools lässt sich vorhersagen, wie sich der Trafo unter Last verhält. Sie visualisieren elektromagnetische Berechnungen und simulieren die auftretenden thermischen Belastungen. Das Design des Transformators muss zudem eine mechanische Festigkeitsprüfung durchlaufen, die sicherstellt, dass der Trafo  den dynamischen Kräften bei einem möglichen Kurzschluss standhält.

Materialwahl und Fertigung

Ein hochwertiges Gerätedesign allein nützt wenig, wenn dieses nicht durch erstklassige Materialien unterstützt wird. Bei Öltransformatoren legen wir besonderen Wert auf die verwendeten Isolierflüssigkeiten und verwenden Mineralöle oder biologisch abbaubare synthetische Ester.

Bei der Fertigung kommen handwerkliches Können und modernste Technik zusammen. Das Wickeln der Spulen aus Aluminium, das Zusammenfügen des Kerns aus entsprechend ausgerichteten elektrotechnischen Blechen mit geringen Verlusten und die anschließende Trocknung in Öfen erfolgen unter strenger Aufsicht. Durch die Verwendung hochwertiger Materialien und präziser Fertigung können wir jegliche Feuchtigkeit eliminieren, welche die Durchschlagfestigkeit beeinträchtigen könnte.

Tests und Qualitätsprüfung

Jeder Transformator wird von uns genauestens geprüft, wobei wir sowohl Einzelprüfungen, wie auch Typenprüfungen durchführen. Diese Qualitätskontrolle stellt sicher, dass das reale Produkt genau dem theoretischen Modell entspricht. Stabilität und Sicherheit haben bei uns allerhöchste Priorität.

Diese Qualitätskontrolle stellt sicher, dass das reale Produkt genau dem theoretischen Modell entspricht.

Logistik, Installation und Langzeit-Service

Die Projektumsetzung ist mit der Fertigung des Transformators noch lange nicht beendet-  es folgt der Transport des Geräts an dessen Bestimmungsort, was oft Schwertransporte und eine präzise Logistik erfordert.

Die Projektumsetzung ist mit der Fertigung des Transformators noch lange nicht beendet

Damit endet unsere Partnerschaft mit dem Kunden jedoch noch nicht, denn wir bieten auch die entsprechende technische Überwachung und Service an. Dieser Ansatz garantiert, dass das Gerät jahrzehntelang zuverlässig seine Arbeit verrichten wird.

Die Konstruktion von Transformatoren stellt einen vielschichtigen Prozess dar, der vom ersten Entwurf bis zum Netzanschluss umfangreiches Fachwissen und einen individuellen Lösungsansatz erfordert. Auf diesem Gebiet sind wir bereits seit mehr als 120 Jahren tätig und so ist jeder unserer Schritte in der Konstruktion und Umsetzung eine Selbstverständlichkeit und garantiert höchste Qualität für unsere Partner.

Suchen Sie einen zuverlässigen Partner für Ihr Projekt?

Lassen Sie sich von Experten beraten. Wenden Sie sich an uns für eine unverbindliche Beratung und erfahren Sie, wie wir energietechnische Lösungen für Ihr Unternehmen optimieren können.

Energieverteilung: Die Rolle von Transformatoren

von

Elektrischer Strom ist für uns heute eine Selbstverständlichkeit. Wir drücken den Schalter, schalten das Gerät ein und schon funktioniert alles. Nur wenige Menschen sind sich jedoch bewusst, welch komplexes System hinter diesem Komfort steckt. Von der Stromerzeugung im Kraftwerk bis zur Versorgung von Haushalten, Büros oder der Industrie durchläuft der elektrische Strom verschiedene Spannungsebenen und ein umfangreiches Energieverteilungsnetz. Ein entscheidendes Element dieser unsichtbaren Infrastruktur sind Transformatoren. Ohne sie wäre es nicht möglich, elektrischen Strom über große Entfernungen effizient zu übertragen und die Spannung sicher überall dorthin zu verteilen, wo sie gebraucht wird. Transformatoren sorgen für die Umwandlung der Spannung und dafür, dass die Energie in der richtigen Form, stabil, sicher und zuverlässig bei den Verbrauchern ankommt.

Wie funktioniert Stromverteilung?

Elektrische Energie legt vom Ort ihrer Erzeugung bis hin zum Endverbraucher einen überaus langen Weg zurück. Dieser Prozess wird als Energieverteilung bezeichnet und besteht aus mehreren Stufen, die mit unterschiedlichen Spannungsebenen arbeiten.

Am Anfang steht die Stromerzeugung in Kraftwerken. Diese befinden sich oft weit entfernt von den Orten, an denen wir die Energie tatsächlich benötigen. Damit Elektrizität über große Entfernungen mit möglichst geringen Verlusten übertragen werden kann, muss diese zunächst in sehr hohe Spannung umgewandelt werden. Bei hoher Spannung fließt ein geringerer Strom durch die Leitungen, wodurch die Wärmeverluste reduziert werden. Nach der Übertragung durch Hochspannungsleitungen gelangt die Energie dann immer näher an die Verbrauchsstandorte. Hier muss die Spannung wieder auf sichere und nutzbare Werte gesenkt werden. Dieser Prozess wird von den Verteilnetzbetreibern über regionale Umspannwerke und Trafostationen sichergestellt.

Die Energieverteilung umfasst daher:

  • Übertragung von Elektrizität auf lange Entfernungen mit Hochspannung,
  • schrittweise Spannungssenkung in den einzelnen Netzebenen,
  • sichere Energieverteilung an Haushalte, Unternehmen und die Industrie.

Jede dieser Energie-Verteilungsstufen hat ihre ganz eigene Funktion und erfordert die richtigen technischen Lösungen, damit das gesamte System stabil und zuverlässig ist. Transformatoren spielen in jeder dieser Stufen eine wesentliche Rolle.

Jede dieser Energie-Verteilungsstufen hat ihre ganz eigene Funktion und erfordert die richtigen technischen Lösungen, damit das gesamte System stabil und zuverlässig ist. Transformatoren spielen in jeder dieser Stufen eine wesentliche Rolle.

Aufgabe der Trafos im Übertragungs- und Verteilungsnetz

Gleich nach der eigentlichen Erzeugung der Elektrizität kommen Aufwärtstransformatoren zum Einsatz. Der Strom wird in Kraftwerken mit einer vergleichsweise niedrigen Spannung erzeugt, welche für die Übertragung über große Entfernungen ungeeignet ist. Transformatoren erhöhen daher die Spannung auf Dutzende bis Hunderte Kilovolt. Dadurch werden Verluste minimiert und die Übertragungseffizienz erhöht.

Sobald der Strom in die Nähe der Verbrauchsorte gelangt, wird der Prozess umgekehrt. Abwärtstransformatoren regeln Hochspannung auf Werte herunter, die für Industrie, Gewerbe oder Haushalte geeignet sind.

Transformatoren sorgen auch für die galvanische Trennung der einzelnen Netzbestandteile. Das bedeutet, dass die Stromkreise nicht direkt leitend miteinander verbunden sind. Diese Trennung verringert das Ausbreitungsrisiko von Störungen und erhöht die Gesamtsicherheit des Systems.

Typen der Energieverteilung in der Praxis

In den Verteilungsnetzen kommen verschiedene Typen der Energieverteilung zum Einsatz, die an konkrete Bedingungen und Bedürfnisse der Verbraucher angepasst sind:

  • T-Typ: Dieser wird am häufigsten in Wohngebieten verwendet und ermöglicht den einfachen und sicheren Anschluss mehrerer Verbraucher.
  • F-Typ: Dieser kommt in größeren Gebäuden oder Industriegebieten zum Einsatz. Er erlaubt die flexible Versorgung mehrerer Abnahmestellen mit höherer Last und wird häufig zusammen mit Mittelspannungstransformatoren genutzt.
  • Z-Typ: Dieser kommt vor allem dort zum Einsatz, wo eine ausgewogene Spannung für empfindliche Geräte erforderlich ist.

Alte Stromleitungen entsprechen oft nicht mehr den aktuellen Normen, haben möglicherweise einen unzureichenden Kurzschlussschutz oder eine unausgeglichene Spannung. Moderne Stromleitungen verwenden sichere Materialien, richtig bemessene Leitungen und intelligente Verteiler, wodurch die Zuverlässigkeit und Sicherheit der Energieversorgung erhöht wird.

Energieverteilung in unterschiedlichen Umgebungen

In Deutschland sind Netzstandards und Netznormen strikt definiert, wobei besonders auf hohe Zuverlässigkeit und Sicherheit geachtet wird. Transformatoren sorgen für eine reibungslose Energieübertragung in die Niederspannungsverteilnetze von Haushalten und der Industrie, wobei Verluste und Ausfallrisiken minimiert werden.

In Haushalten wird die elektrische Energie zunächst in einen Verteiler geleitet, wo sie mithilfe von Sicherungen und Schutzschaltern auf die einzelnen Stromkreise verteilt wird. Für Außenanwendungen, wie Gartenbeleuchtung, Pumpen oder Elektrowerkzeuge müssen sichere Steckdosen mit Schutz vor Stromschlag verwendet werden. Auch hier leisten Transformatoren einen Beitrag zur stabilen und sicheren Spannung.

Richtig bemessene Transformatoren und moderne Leitungen ermöglichen eine sichere und effiziente Stromversorgung sämtlicher Verbrauchertypen – von gewöhnlichen Haushaltsgeräten bis hin zu industriellen Fertigungsstraßen oder Spezialanwendungen.

Richtig bemessene Transformatoren und moderne Leitungen ermöglichen eine sichere und effiziente Stromversorgung sämtlicher Verbrauchertypen – von gewöhnlichen Haushaltsgeräten bis hin zu industriellen Fertigungsstraßen oder Spezialanwendungen.

Spannungsanpassung für Spezialtechnik

Nicht alle Endgeräte können mit der standardmäßigen Netzspannung betrieben werden. Einige Technologien, wie z.B. medizinische Geräte, Rechenzentren oder spezialisierte Fertigungsstraßen, erfordern eine genau definierte und stabile Spannung. Das Unternehmen BEZ TRANSFORMÁTORY liefert Transformatoren im Leistungsspektrum von Dutzenden von kVA bis hin zu einzelnen MVA, die den Anforderungen unterschiedlichster Industrie- und Spezialanwendungen gerecht werden. Dadurch ist es möglich, Technologien, welche eine stabile Spannung und ein hohes Maß an Zuverlässigkeit erfordern, sicher und effizient mit  Strom zu versorgen.

Suchen Sie zuverlässige Lösungen für die Stromverteilung?

Kontaktieren Sie uns und erfahren Sie mehr über unsere Öl- und Trockentransformatoren für Verteilnetze, Industrieanwendungen und Versorgung der Haushalte.

Wir sind der einzige Hersteller von Verteilungstransformatoren in der Slowakei mit mehr als 120 Jahren Erfahrung und einer Lebensdauer von 30 Jahren.

Produkte

Öl-Transformatoren

Trockentransformatoren

Spezial-Transformatoren

Transformatoren für erneuerbare Energiequellen

Links

Referenzen

Downloads

Karriere

Kontakt

Kontakt

Rybničná 40, 835 54

Bratislava

+421 918 777 778

Cookie-Richtlinie | GDPR | Meldung von antisozialem Verhalten | Allgemeine Geschäftsbedingungen

©2026 BEZ TRANSFORMÁTORY
