Lastklassen von Transformatoren: Wie wirken sich diese auf den Betrieb aus?

Beim Betrieb eines Stromnetzes kommt es auf absolute Zuverlässigkeit an. Jeder Industriepark, jede Stadt und jedes Kraftwerk stellen jedoch an die Energieversorgung unterschiedliche Anforderungen. Damit die Maschinen diesen spezifischen Bedingungen gerecht werden, wurden Lastklassen für Transformatoren festgesetzt. Diese Klassen werden aufgrund internationaler technischer Normen definiert, insbesondere durch die slowakischen STN EN IEC 60076-7. In diesem Artikel erläutern wir deren direkten Einfluss auf Leistung und Lebensdauer. Wir werden auch darauf eingehen, wie man diese für verschiedene Anwendungen richtig auswählt und wann auch reine Baunormen ins Spiel kommen.

Was genau bestimmen die Lastklassen von Transformatoren?

Obwohl so ein Transformator für die sogenannte Nennleistung ausgelegt ist, ändern sich in der Praxis die Bedingungen ständig. Die Trafo-Lastklassen bestimmen, wie lange und bei welchem Strom das Gerät sicher über diesen Grenzwert hinaus betrieben werden kann, ohne dass sein Isolationssystem dauerhaft Schäden davonträgt. Es geht also nicht nur um eine Zahl auf dem Typenschild, sondern um die Fähigkeit, Lastspitzen zu bewältigen. In der Energiewirtschaft unterscheiden wir bei der Belastung drei verschiedene Modi:

• Dauerbetrieb: Dies wäre der Idealzustand. Die Maschine arbeitet permanent mit 100 % Leistung, wobei die erzeugte (Ab)wärme im Gleichgewicht mit der Kühlung steht. Dieser ist typisch für große Fabriken.
• Kurzzeitige Überlastung: Der Transformator arbeitet nur für kurze Zeit über seiner Grenze (z.B. 2 Stunden bei 150 % Leistung), was üblicherweise bei Lastspitzen in Städten vorkommt.
• Spitzen-Überlastung: Extrem kurze, jedoch intensive Lastspitzen (z.B. 200 % Leistung für 15 Minuten) – typisch für Industriemaschinen oder Elektroöfen.

Wenn Sie eine falsche Leistungsklasse wählen, riskieren Sie ernste Probleme. Eine unterdimensionierte Maschine beginnt zu überhitzen, die Hitze zerstört die innere Isolierung der Wicklung und verkürzt die Lebensdauer des ganzen Geräts erheblich.

Die spezielle Welt des Verkehrs: Traktionstransformatoren

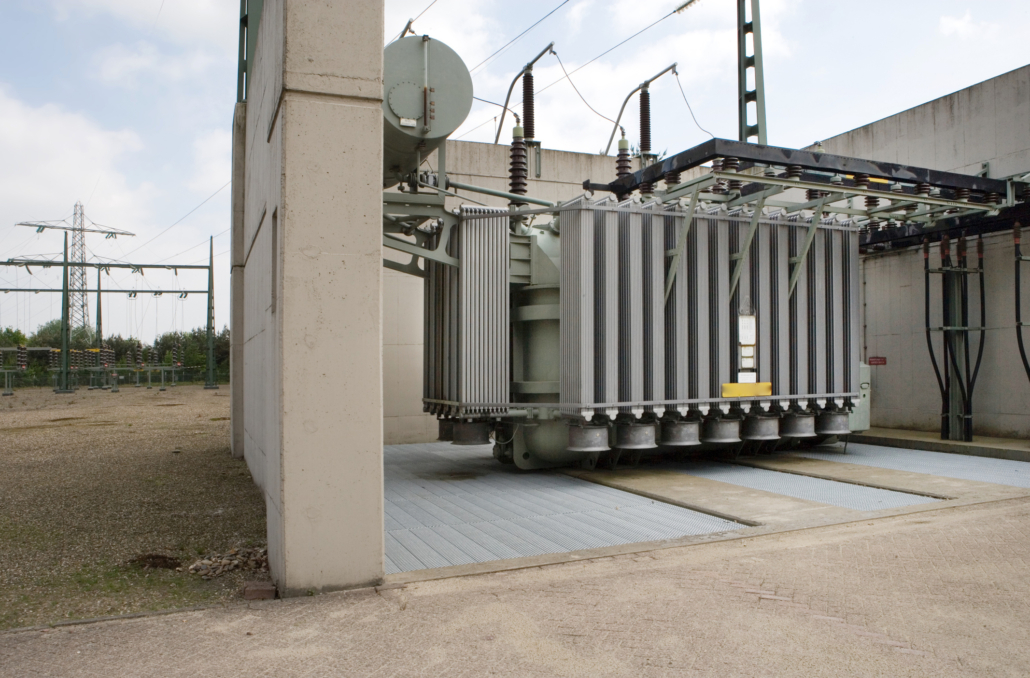

Am deutlichsten kommt dieses Konzept im öffentlichen Nahverkehr bei Straßenbahnen, Oberleitungsbussen und bei Zügen zum Tragen. Diese Systeme werden nämlich in einem geschlossenen Kreislauf betrieben: Der enorme Kraftbedarf beim Anfahren bergauf wechselt sich ab mit Konstantfahren oder auch vollständigen Entlastungen an der Haltestelle.

Für diese Fälle gilt die Spezialnorm slowakischen STN EN 50329, die genaue Traktionslastklassen definiert (zum Beispiel die IA, IB, V bis IXB), wobei hier jede Klasse auf ein bestimmtes Verkehrsmittel zugeschnitten ist. Während die Klasse V für städtische Straßenbahnen vorgesehen ist, ist die Klasse IXA für Hauptbahnstrecken bestimmt, an welche extrem hohe Anforderungen an die Überlastbarkeit gestellt werden.

Wenn Technik auf die reale Welt trifft: Baunormen

Bei der Installation von Energieanlagen in Städten müssen wir oft auch die mechanische Beständigkeit der Umgebung berücksichtigen. Dies gilt insbesondere dann, wenn wir einen Trafo unterirdisch, unter Gehwegen oder unter Straßen verbauen. In diesem Fall kommen neben den elektrotechnischen Normen auch die Lastklassen des Straßenbaus mit ins Spiel.

Abdeckbleche, Luken, Deckel und Schächte unterirdischer Transformatorenstationen müssen dem Druck aufgrund des Fahrzeuggewichts standhalten. Für normale Stadtgebiete und Fußgängerwege gilt standardmäßig die Bau-Lastklasse B 125, welche eine Tragfähigkeit von bis zu 12,5 Tonnen garantiert, sodass sie einen PKW sicher tragen kann. Wenn wir jedoch das Projekt direkt in eine Fahrbahn integrieren, auf der Fernlaster unterwegs sind, müssen wir gemäß den Belastungstabellen auf wesentlich höhere Klassen zurückgreifen. Unsere Ingenieure kombinieren daher stets die elektrische Planung mit der baulichen Planung.

Auswirkungen auf die Leistung und moderne Trends

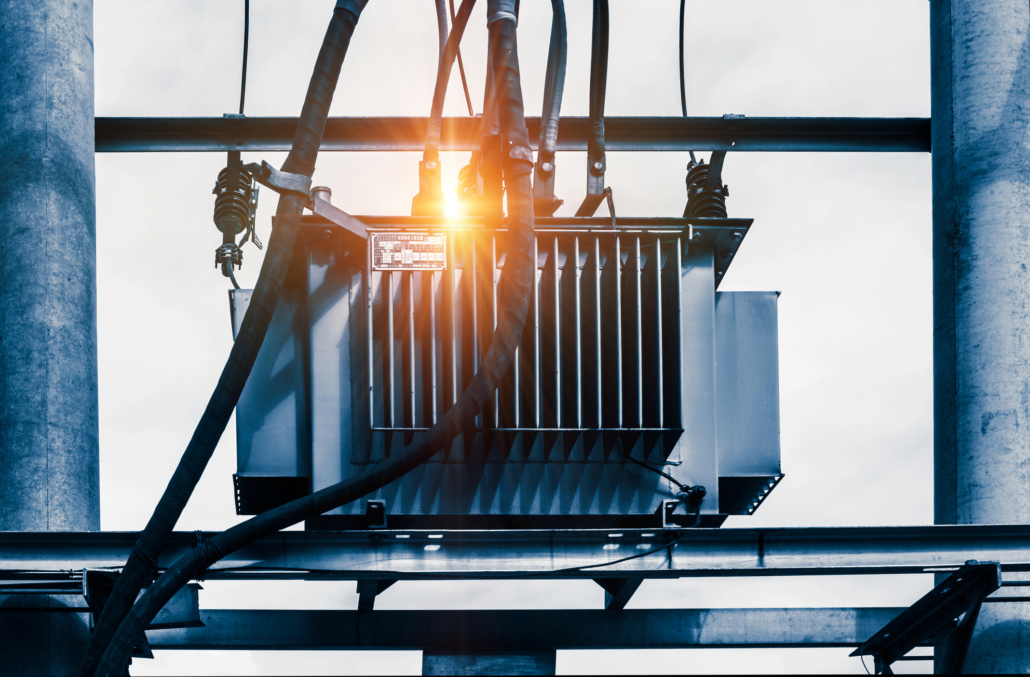

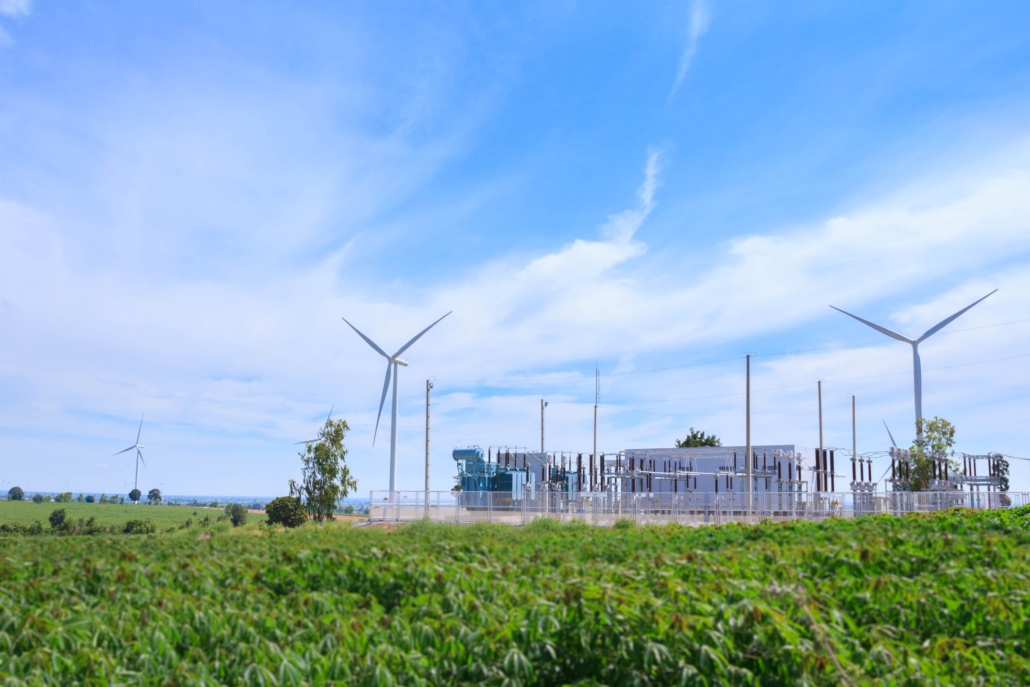

Die Lastklassen von Trafos bestimmen direkt die Ist-Kapazität des gesamten Stromnetzes. Ist eine Anlage robust ausgelegt, kann das Netz solche unerwarteten Schwankungen auffangen. Das moderne digitale Zeitalter des 21. Jahrhunderts bringt jedoch neue Herausforderungen mit sich, beispielsweise Schnellladestationen für Elektroautos, die enorme und sprungartige Verbrauchsspitzen verursachen.

Solar- und Windparks (Erneuerbare Energien) sind wiederum wetterabhängig, sodass der Transformator innerhalb weniger Minuten vom Leerlauf auf Volllast übergehen muss. Das Isolationssystem muss daher von Anfang an für solche ständigen thermischen Zyklen ausgelegt sein.

Warum sich die richtige Wahl wirklich lohnt

Die richtige Bestimmung der Lastklassen von Transformatoren birgt Einsparungen beim Investitionskapital. Wenn Sie ein unnötig überdimensioniertes Gerät kaufen, zahlen Sie unnötig hohe Anschaffungskosten. Wenn Sie wiederum ein zu schwaches Gerät kaufen, riskieren Sie teure Produktionsausfälle und Schäden an der Technik. In unserem Unternehmen analysieren wir jedoch detailliert Ihr reales Ist-Lastprofil. Wir entwerfen und fertigen eine Maschine, die im optimalen Betriebsmodus arbeitet, sowohl Spitzenlasten der Traktion, als auch der Industrie bewältigt, den Baunormen gerecht wird und Ihnen über Jahrzehnte hinweg maximale Energieeffizienz bietet.

Ganz gleich, ob Sie eine stabile Leistung für den Industriebetrieb benötigen, eine Versorgung mit Traktionsstrom für den Verkehr planen oder eine unterirdische Station im Stadtzentrum entwerfen – wir sind für Sie da. Wenden Sie sich an unsere Experten. Wir helfen Ihnen bei der Auswahl einer idealen technischen Lösung und verleihen Ihrem Stromnetz die Stabilität, die jedwede Belastung bewältigt.
