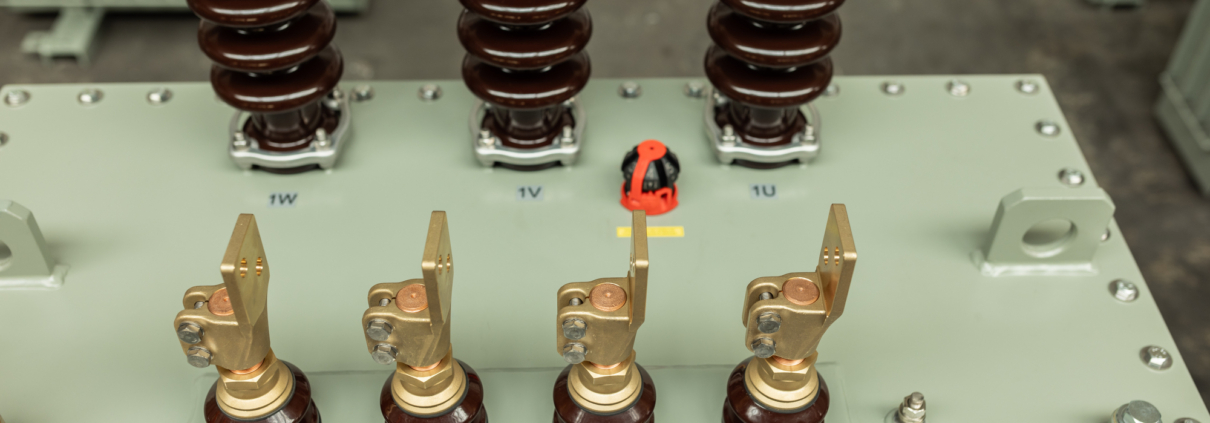

Hermetisch geschlossene Öltransformatoren: Wartungsfreie Trafos?

Der Betrieb klassischer Öltransformatoren erfordert Ihre regelmäßige Aufmerksamkeit. Das in diesen Trafos enthaltene Öl altert nämlich und verliert dadurch seine Isoliereigenschaften. Die moderne Energiewirtschaft ist immer auf der Suche nach Lösungen zur Kostensenkung und der Steigerung der Sicherheit. Die Antwort auf diese Anforderungen sind hermetisch verschlossene Öltransformatoren. Diese Geräte sind nämlich revolutionär in der Energieverteilung. Dank ihrer einzigartigen Bauweise bieten sie etwas, was in der Vergangenheit nahezu unmöglich war. In diesem Artikel erläutern wir, wie diese Bauart funktioniert und welche Vorteile diese mit sich bringt.

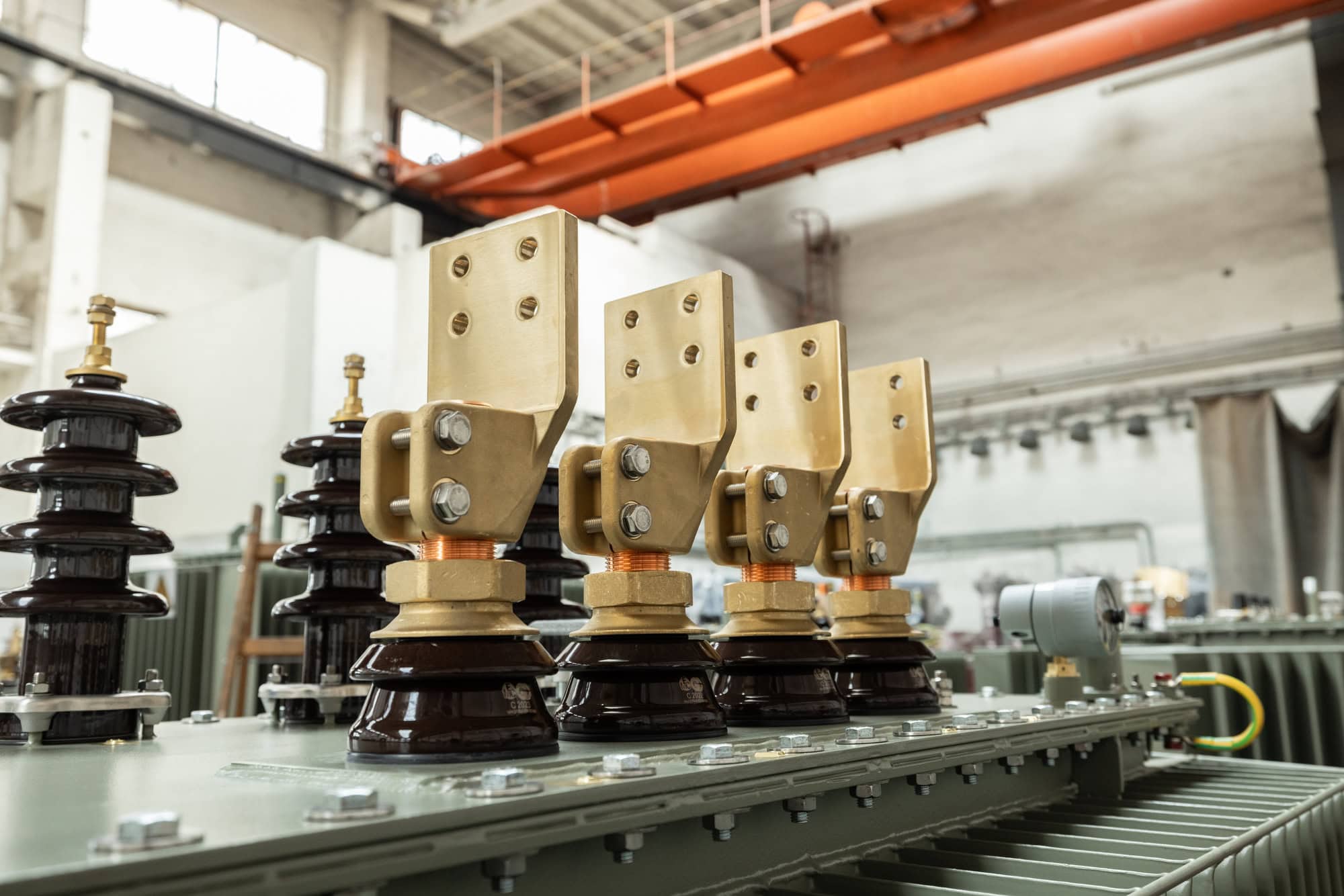

Was sind hermetisch geschlossene Öltransformatoren und wie funktionieren sie?

Herkömmliche Öltransformatoren sind oben auf dem Behälter einen sogenannten „Konservator“ ausgerüstet. Dabei handelt es sich um einen Ausgleichsbehälter, der die durch Erwärmung hervorgerufenen Volumenänderungen des Öls ausgleicht. Dieses Öl im Konservator hat jedoch ständigen Kontakt mit der Umgebungsluft. Über die Luft gelangen Feuchtigkeit und Sauerstoff ins Öl. Beide Faktoren führen zur Oxidation des Öls und zu einer schnelleren Alterung der Papierisolierung der Wicklungen.

Hermetische Öltransformatoren eliminieren dieses Problem gänzlich. Deren Hauptmerkmal besteht darin, dass das Ölsystem vollständig eingeschlossen und hermetisch von der Außenatmosphäre isoliert ist. Dieses System funktioniert auf zwei Weisen:

• Flexibler Wellbehälter (elastische Kühlrippen): Der Trafobehälter verfügt über elastische Kühlrippen. Wenn sich das Öl unter Last erwärmt und sein Volumen vergrößert, dehnen sich die Kühlrippen leicht aus und beim Abkühlen ziehen sich diese wieder zusammen.
• Gaskissen: Über dem Ölspiegel befindet sich im festen Behälter eine Schicht aus Inertgas (meistens  Trocken-Stickstoff). Dieses Gas nimmt die Druck- und Volumenänderungen des Öls auf, ohne dass es zu einem Kontakt mit Sauerstoff kommt.

Wartungsfreier Transformator durch einen perfekten Schutz des Öls

Warum können wir also den hermetisch geschlossenen Transformatorentyp als „wartungsfrei“ bezeichnen? Die Antwort liegt in der chemischen Stabilität dieses geschlossenen Systems. Da keinerlei Luft in den Behälter eindringt, findet keine Oxidation der Isolierflüssigkeit statt. Das Öl behält seine hohe Durchschlagfestigkeit über die gesamte Lebensdauer des Transformators bei. In der Praxis bedeutet dies, dass der Betreiber keine regelmäßigen Ölanalysen, keine Ölfiltration und keine Öltrocknung vornehmen muss.

Was ebenfalls entfällt, ist die Notwendigkeit, Silikagel in Lufttrocknern auszutauschen, da hermetische Transformatoren gar keine Lufttrockner benötigen. Die Wartung bleibt somit auf eine gelegentliche Sichtprüfung der Dichtheit der Ventile und die Reinigung der Außenfläche der Maschine beschränkt. Für den Betreiber bedeutet dies enorme Einsparungen der Betriebskosten.

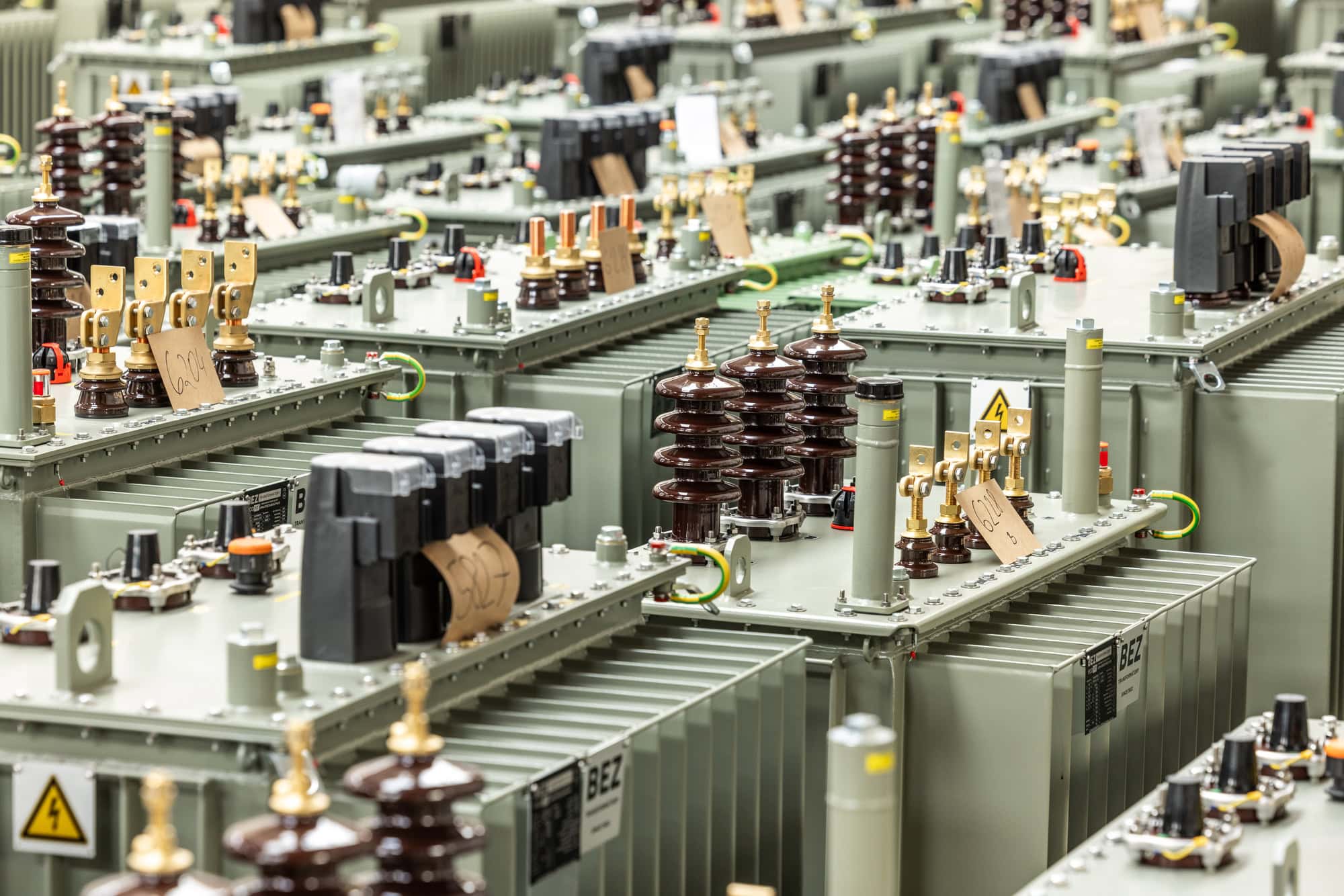

Vorteile für die Umwelt und einen sicheren Betrieb

Neben dem wartungsfreien Betrieb bieten diese modernen Verteilertransformatoren ein hohes Maß an Sicherheit. Den sicheren Betrieb gewährleisten gleich mehrere Konstruktionsmerkmale:

• Schutz vor Flüssigkeitsaustritt: Der vollständig verschweißte und abgedichtete Behälter minimiert das Risiko eines Umweltstörfalls. Das Öl kann nicht in den Boden oder Grundwasser gelangen.
• Gemindertes Brandrisiko: Da im Behälterinneren gar kein Sauerstoff vorhanden ist, ist das Risiko eines internen Brandes oder gar einer Explosion extrem gering.
• Überdruckventil: Sollte es im Inneren dennoch zu einer Störung und einem plötzlichen Druckanstieg kommen, lässt ein eingebautes Spezialventil den überschüssigen Druck sicher ab, was ein Bersten des Behälters verhindert.

Diese Eigenschaften machen hermetisch geschlossene Maschinen zur idealen Lösung für anspruchsvolle Einsatzstandorte. Sie eignen sich für Industriehallen, Windparks, landwirtschaftliche Betriebe sowie den Einsatz in unmittelbarer Nähe von Wohngebieten.

Investition in eine zuverlässige Zukunft

Hermetisch geschlossene Öltransformatoren stellen einen smarten Schritt nach vorn für jedes moderne Netz dar. Sie bieten den perfekten Kompromiss zwischen der Zuverlässigkeit der Ölkühlung und dem wartungsfreien Betrieb der trockenen Geräte.

Bei uns im Unternehmen entwickeln und fertigen wir hermetisch geschlossene Verteiltransformatoren, wobei wir besonderen Wert auf maximale Dichtheit, einen hohen Wirkungsgrad und lange Lebensdauer legen. Unsere Geräte helfen Kunden in ganz Europa bei der Senkung ihrer Wartungskosten und der Sicherung eines störungsfreien Betriebs.

Planen Sie eine Modernisierung Ihrer Trafostation?

Wenden Sie sich an unsere technischen Spezialisten. Wir helfen Ihnen gerne beim Entwurf einer wartungsfreien und haargenau auf Ihre Bedürfnisse zugeschnittenen Lösung.
