Transformátory zabezpečujú prenos a distribúciu energie medzi rôznymi napäťovými úrovňami. Ich spoľahlivosť a dlhá životnosť závisia nielen od konštrukcie a typu použitého jadra či vinutia, ale aj od schopnosti odolávať teplu vznikajúcemu počas prevádzky. V nasledujúcich častiach sa preto pozrieme na rozdelenie transformátorov podľa tepelných tried.

Tepelné triedy transformátorov

Tepelná trieda transformátora predstavuje maximálnu prevádzkovú teplotu izolačného materiálu, pri ktorej zariadenie môže bezpečne pracovať bez rizika poškodenia. Tento parameter definujú medzinárodné normy a predstavuje kľúčový prvok pri určovaní životnosti a spoľahlivosti zariadenia.

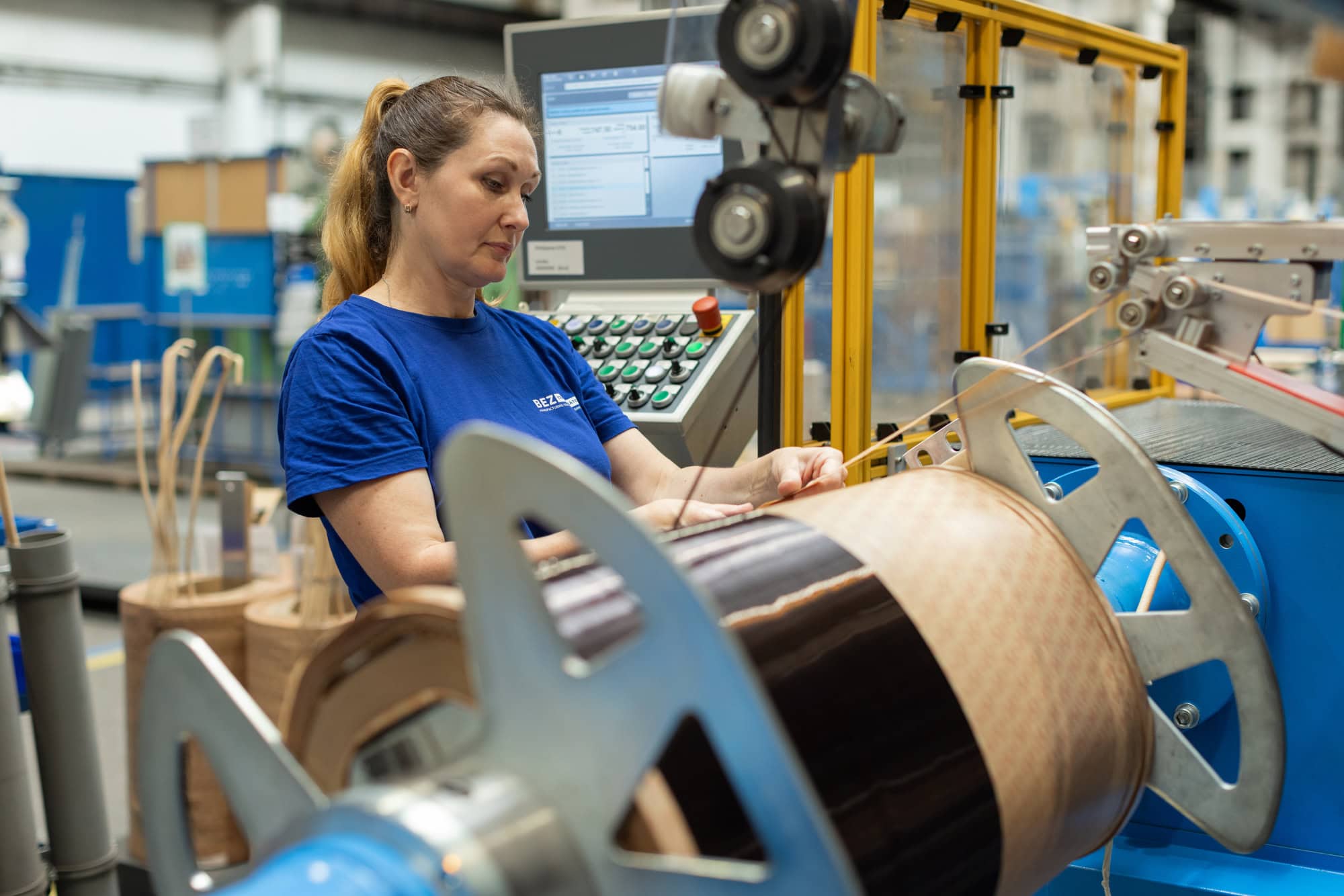

Izolačné materiály majú rôznu odolnosť proti teplu. Tepelná trieda transformátora teda priamo súvisí s typom materiálov použitých na izoláciu vinutia a jadra:

• Vyššia tepelná trieda umožňuje transformátoru pracovať pri vyšších teplotách, čo môže byť výhodné v aplikáciách s vyšším zaťažením alebo pri častých kolísaniach zaťaženia.
• Nižšia tepelná trieda, naopak, znamená, že transformátor pracuje pri nižších teplotách a jeho životnosť môže byť pri rovnakých podmienkach prevádzky kratšia.

Rozdelenie transformátorov podľa tepelnej triedy

Transformátory sa podľa medzinárodných noriem zaraďujú do niekoľkých tepelných tried, ktoré určujú maximálnu povolenú prevádzkovú teplotu ich izolačných materiálov. Najbežnejšie triedy sú:

• Tepelná trieda A (maximálna prevádzková teplota 105 °C): Používa sa najmä v olejových typoch transformátorov. Ide o materiály s nižšou tepelnou odolnosťou, vhodné pre aplikácie, kde sa očakáva menšie zahriatie.
• Tepelná trieda B (maximálna prevádzková teplota 130 °C): Bežne používaná v priemyselných zariadeniach a sieťových rozvádzačoch. Poskytuje vyváženú kombináciu životnosti a odolnosti proti tepelnému zaťaženiu.
• Tepelná trieda F (maximálna prevádzková teplota 155 °C): Používa sa v suchých resp. epoxidových transformátoroch s vyšším zaťažením alebo tam, kde dochádza k väčším tepelným špičkám. Zvyšuje odolnosť zariadenia a predlžuje jeho životnosť pri intenzívnej prevádzke.
• Tepelná trieda H (maximálna prevádzková teplota 180 °C): Určená pre špeciálne transformátory alebo aplikácie s extrémnym tepelným zaťažením. Zaručuje maximálnu bezpečnosť a dlhú životnosť aj pri veľmi vysokých prevádzkových teplotách.

Druhy transformátorov a ich tepelné špecifikácie

Transformátory môžeme rozdeliť podľa konštrukcie, spôsobu chladenia a určenia do niekoľkých hlavných typov. Tepelná trieda predstavuje pri každom z nich kľúčový parameter ovplyvňujúci výkon, bezpečnosť a životnosť:

• Suché transformátory: Používajú vzduch alebo iné plyny na chladenie vinutia. Najčastejšie sa tieto transformátory vyrábajú v tepelnej triede F, ale vyskytujú sa aj v triede H. Odporúčame ich do priestorov s vysokými bezpečnostnými nárokmi, napr. školy, nemocnice, kancelárie a kvôli ich vyššej odolnosti sú vhodné aj pre priemyselné aplikácie.
• Olejové transformátory: Používajú transformátorový olej ako chladivo a izolačný materiál. Tepelná trieda bežne býva A, prípadne B. Ideálne sú pre distribučné siete. Olej zároveň slúži ako izolačný materiál, čo zvyšuje bezpečnosť a životnosť transformátora.
• Špeciálne transformátory: Využívajú ich kritické aplikácie, vysokovýkonné alebo priemyselné zariadenia. Tepelná trieda A až H, často so špeciálnymi chladiacimi systémami (napr. olejové s cirkuláciou alebo s núteným chladením). Používajú sa tam, kde je nevyhnutná maximálna spoľahlivosť a minimalizácia výpadkov.
• Transformátory pre obnoviteľné zdroje: Navrhnuté pre solárne, veterné a iné obnoviteľné zdroje energie. Často kombinujú suchú alebo olejovú konštrukciu s tepelnou triedou A až F v závislosti od výkonu a intenzity zaťaženia. Musia zvládať kolísanie výkonu a prispôsobovať sa nepravidelnej výrobe energie z obnoviteľných zdrojov. Inteligentné systémy riadenia teploty pomáhajú predchádzať prehriatiu a optimalizovať životnosť transformátorov.

Vplyv tepelnej triedy na výkon a bezpečnosť

Tepelná trieda transformátora má priamy vplyv na jeho prevádzkový výkon, životnosť a bezpečnosť. Vyššia tepelná trieda umožňuje transformátoru pracovať pri vyššom zaťažení bez rizika prehriatia. Preťaženie pod tepelnou kapacitou zas na druhej strane môže viesť k zvýšeným stratám a zníženiu účinnosti. Práve optimálne zvolená tepelná trieda umožňuje efektívne distribuovať energiu aj pri kolísavom zaťažení.

Izolačné materiály transformátora pri vysokých teplotách rýchlejšie degradujú, takže čím bližšie je prevádzková teplota k maximálnej tepelnej triede, tým rýchlejšie dochádza k starnutiu izolácie. Správny výber tepelnej triedy teda predlžuje životnosť zariadenia. Tepelná trieda zároveň určuje aj maximálnu bezpečnú prevádzkovú teplotu, čím chráni transformátor pred prehriatím a možnými poruchami. Nesprávne nadimenzovaný transformátor môže spôsobiť riziko požiaru alebo výpadkov v sieti.

Len transformátory s vhodnou tepelnou triedou dokážu stabilne pracovať v rôznych prevádzkových podmienkach.

Praktické odporúčania od profesionálov

Pri výbere zohľadnite typ transformátora, jeho konštrukciu, miesto inštalácie, očakávané prevádzkové zaťaženie a špecifické podmienky, ako sú priemyselné prostredie alebo integrácia s obnoviteľnými zdrojmi energie. Pri plánovaní a modernizácii elektrických sietí vyberajte transformátory nielen podľa výkonu a typu vinutia, ale aj podľa tepelných špecifikácií. Zohľadnenie tepelných tried pomáha predchádzať prehriatiu, výpadkom a poruchám, čím sa zvyšuje bezpečnosť a spoľahlivosť celého systému.
