Transformačný pomer: ako funguje a prečo je dôležitý

Aby transformátor mohol efektívne meniť napätie medzi rôznymi časťami siete v prenosových a distribučných sústavách elektrickej energie, musí mať presne definovaný transformačný pomer (nazývaný aj prevod transformátora). Ten predstavuje základný parameter každého transformátora. Určuje totiž, ako sa mení napätie medzi jeho vstupom a výstupom, teda medzi primárnym a sekundárnym vinutím.

Transformačný pomer

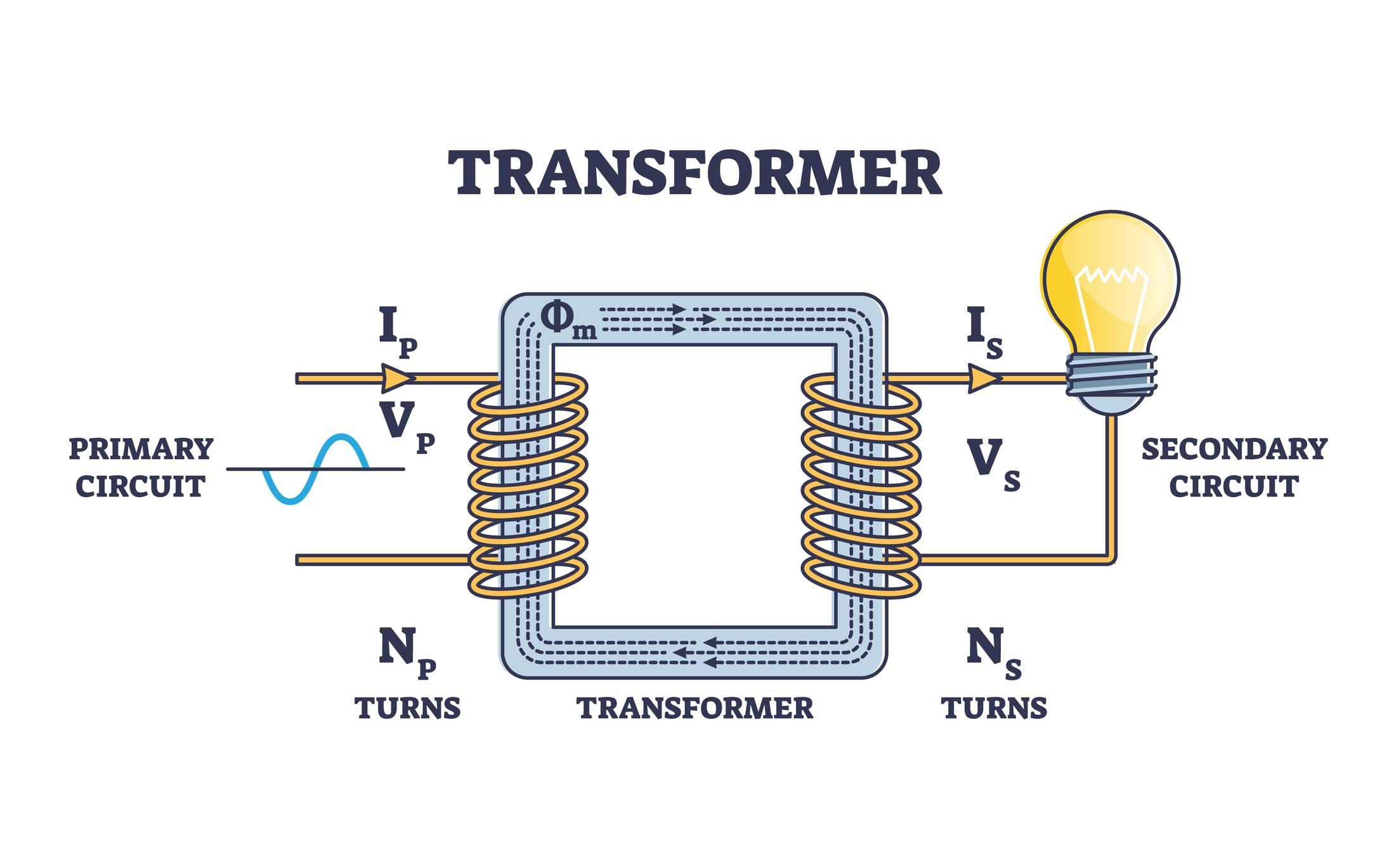

Transformačný pomer predstavuje pomer medzi počtom závitov na primárnej cievke a počtom závitov na sekundárnej cievke transformátora. Určuje, ako sa mení elektrické napätie počas prechodu cez transformátor. Značí sa písmenom k. V praxi sa často uvádza aj ako pomer vstupného a výstupného napätia.

Dva základné typy transformátorov podľa transformačného pomeru

Transformačný pomer predstavuje základný ukazovateľ toho, ako transformátor prispôsobí elektrické parametre požiadavkám konkrétneho zariadenia alebo siete:

Znižovací transformátor (k > 1): Používa sa na zníženie napätia. Príkladom je adaptér, ktorý mení 230 V na 12 V pre domáce spotrebiče.
Zvyšovací transformátor (k < 1): Používa sa na zvýšenie napätia, napríklad pri prenose elektriny zo zdrojov do rozvodných sietí.

Spoločnosť BEZ Transformátory sa už desaťročia zaoberá výrobou kvalitných transformátorov, ktoré presne zohľadňujú požiadavky na správny transformačný pomer od distribučných sietí až po priemyselné aplikácie.

Pozrite si aktuálnu ponuku alebo nás kontaktujte pre návrh transformátora na mieru.

Ako sa transformačný pomer vypočíta?

Výpočet transformačného pomeru je jednoduchý. Ako sme už naznačili, transformačný pomer sa vyjadruje buď pomocou počtu závitov na vinutiach, alebo pomocou napätí. Obe vyjadrenia sú matematicky ekvivalentné: k = U₁ / U₂ = N₁ / N₂, kde:

k = transformačný pomer
U₁, U₂= napätia na primárnom a sekundárnom vinutí
N₁, N₂ = počet závitov na primárnom a sekundárnom vinutí

Transformačný pomer a jeho dôležitosť v praxi

Správne nastavenie transformačného pomeru má zásadný vplyv na fungovanie elektrických zariadení a celých distribučných sietí:

Efektívny prenos elektrickej energie: Pri prenose elektriny na veľké vzdialenosti sa využíva zvyšovanie napätia pomocou transformátorov s nízkym transformačným pomerom. To umožňuje znížiť prúd, a tým aj straty na vedení. Pre distribúciu do domácností sa napätie opäť znižuje pomocou znižovacích transformátorov.
Prispôsobenie napätia pre rôzne zariadenia: Pomocou správne zvoleného transformačného pomeru dokážeme prispôsobiť výstupné napätie elektrického zariadenia tak, aby fungovalo bezpečne a spoľahlivo.
Meracie a ochranné systémy: Prúdové a napäťové transformátory umožňujú bezpečne sledovať vysoké prúdy napätia tým, že ich transformujú na menšie merateľné hodnoty pomocou presne definovaného transformačného pomeru.
Priemyselné a špeciálne aplikácie: V priemysle sa často využívajú špeciálne transformátory s netypickými transformačnými pomermi. Umožňujú špecifické napäťové úrovne pre stroje, linky či laboratórne prístroje. Bez správneho nastavenia transformačného pomeru by totiž tieto zariadenia nemohli fungovať.

Transformačný pomer teda predstavuje kľúčový parameter každého transformátora a určuje, ako sa mení napätie medzi vstupom a výstupom zariadenia. Jeho správne pochopenie a výpočet sú nevyhnutné pri navrhovaní, nastavovaní a bezpečnej prevádzke elektrických systémov.

Ak hľadáte spoľahlivého partnera pre návrh a výrobu transformátorov na mieru, pozrite si ponuku spoločnosti BEZ Transformátory, lídra v oblasti energetických riešení.
