Dizajn transformátorov: od konceptu po realizáciu

V spoločnosti BEZ Transformátory sa zameriavame na vývoj a výrobu transformátorov, ktoré spĺňajú vysoké nároky nielen na výkon a spoľahlivosť, ale aj energetickú účinnosť, bezpečnosť a dlhodobú udržateľnosť. Správne navrhnutý prototyp je vždy výsledkom komplexného procesu. Dizajn transformátorov teda nie je vôbec náhodný. Spája v sebe výpočtovú presnosť, znalosť materiálov i praktické skúsenosti z reálnej prevádzky.

Základné princípy dizajnu transformátorov

Ide o viacstupňový proces, v ktorom sa technické parametre prepájajú s praktickými požiadavkami konkrétnej prevádzky. Každá fáza má, samozrejme, svoj význam.

• Prvým krokom je presná špecifikácia technických a prevádzkových parametrov. Jej cieľom je presne stanoviť požiadavky, ktoré musí transformátor spĺňať. Konkrétne ide o jeho výkon, vstupné a výstupné napätie, menovitú frekvenciu, typ prevádzky, podmienky inštalácie, požiadavky na chladenie a ďalšie špecifikácie klienta.

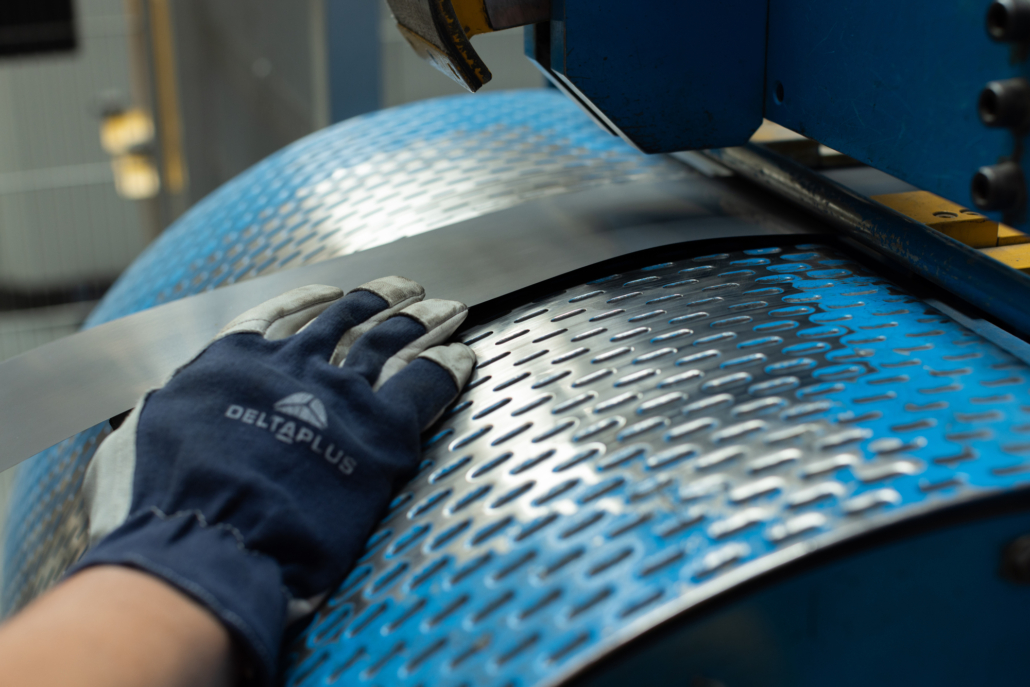

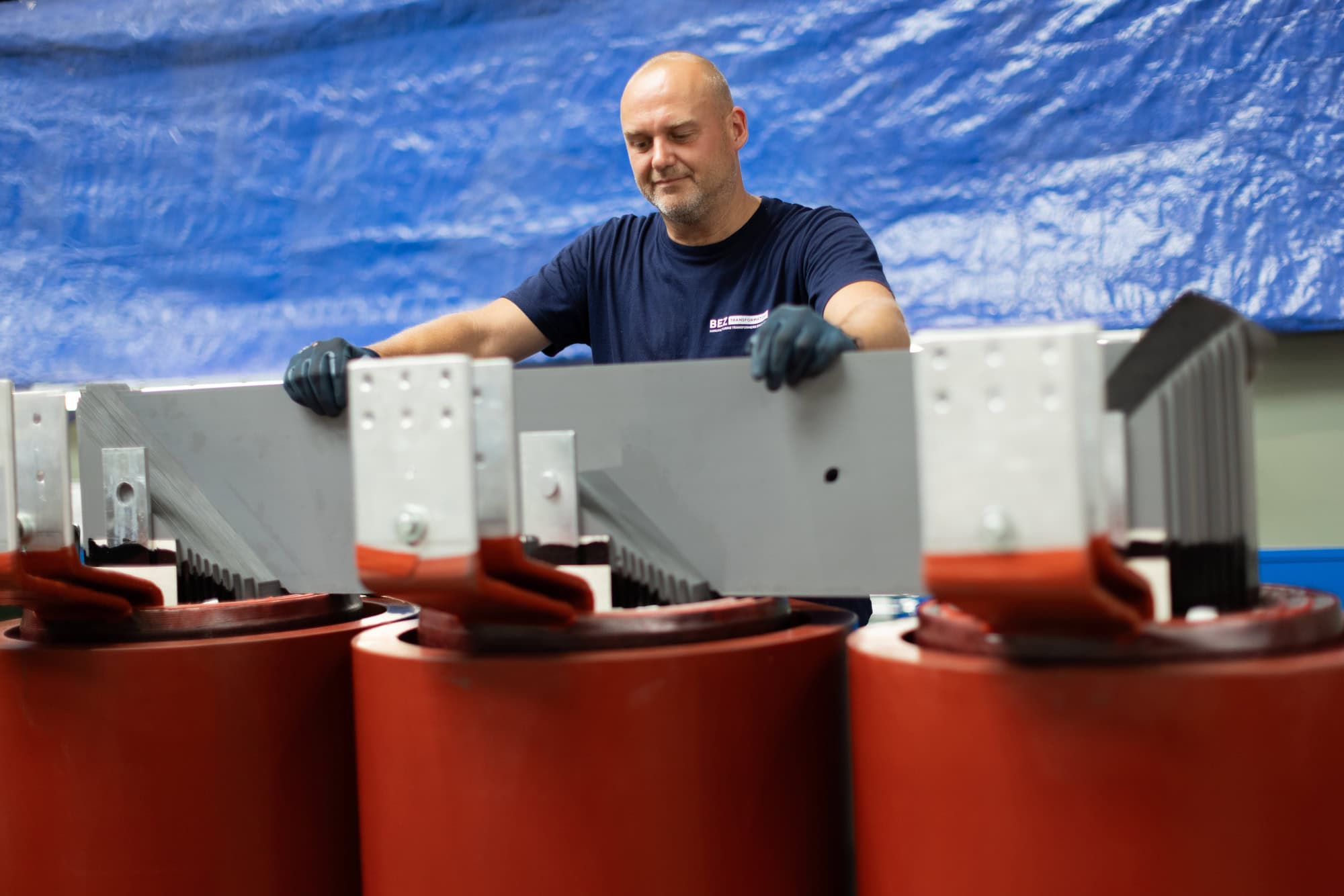

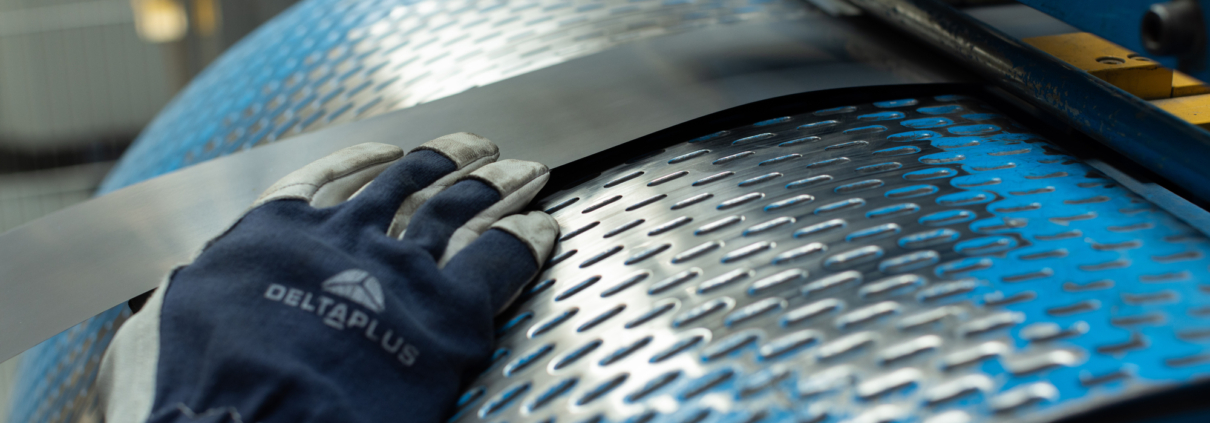

• Zásadný vplyv na rozmery, hmotnosť a účinnosť zariadenia má tvar a materiál jadra. Výber materiálu a hrúbky plechov ovplyvňuje aj straty v jadre. Správna voľba jadra teda zabezpečuje nielen vysokú účinnosť zariadenia, ale aj mechanickú stabilitu, dobré chladenie a nižšiu hlučnosť.
• Vinutia transformátora sa navrhujú s dôrazom na prúdové zaťaženie, stratové teplo a elektrickú pevnosť. Dizajn transformátorov sa líši počtom závitov, prierezom vodiča, materiálom vodiča, geometriou vinutia a typom izolácie.
• Stabilitu zariadenia počas prevádzky, ale aj pri transporte, zabezpečuje mechanická časť návrhu. Ide o montážnu koncepciu, dimenzovanie konštrukčných prvkov, ochranu proti vibráciám a otrasom, ale aj dodržanie izolačných vlastností.
• Každý návrh prejde dôkladnou analýzou strát. Straty ovplyvňujú nielen účinnosť, ale aj prevádzkové náklady.

Cieľom optimalizácie návrhu je nájsť vyváženie medzi veľkosťou, výkonom, účinnosťou a výrobnými nákladmi.

Rozmery, tvar a výkonové charakteristiky transformátorov

Vyplývajú z konkrétnych technických požiadaviek a prostredia, do ktorého je transformátor určený. Tieto faktory zásadným spôsobom ovplyvňujú aj výber konštrukčných materiálov, stratovosť a spôsob chladenia.

• Základným parametrom je menovitý výkon transformátora. S rastúcim výkonom rastú aj rozmery jadra a prierezu vinutí. Vyšší výkon znamená vyššie prúdy, tie si zas vyžadujú robustnejšie vodiče, lepšie chladenie a zosilnenie izolačného systému.
• Významný vplyv na návrh jadra má frekvencia napájacej sústavy. V bežných energetických aplikáciách sa transformátory navrhujú pre štandardnú frekvenciu 50 Hz. Vyššia frekvencia sa používa s menším jadrom, čo vedie k zníženiu hmotnosti a rozmerov. Nižšia frekvencia si, naopak, vyžaduje zväčšenie prierezu jadra, čo transformátor zväčšuje a predražuje.
• Výber chladenia má priamy vplyv na rozmiestnenie vinutí, použitý konštrukčný materiál, ale aj celkový objem zariadenia.

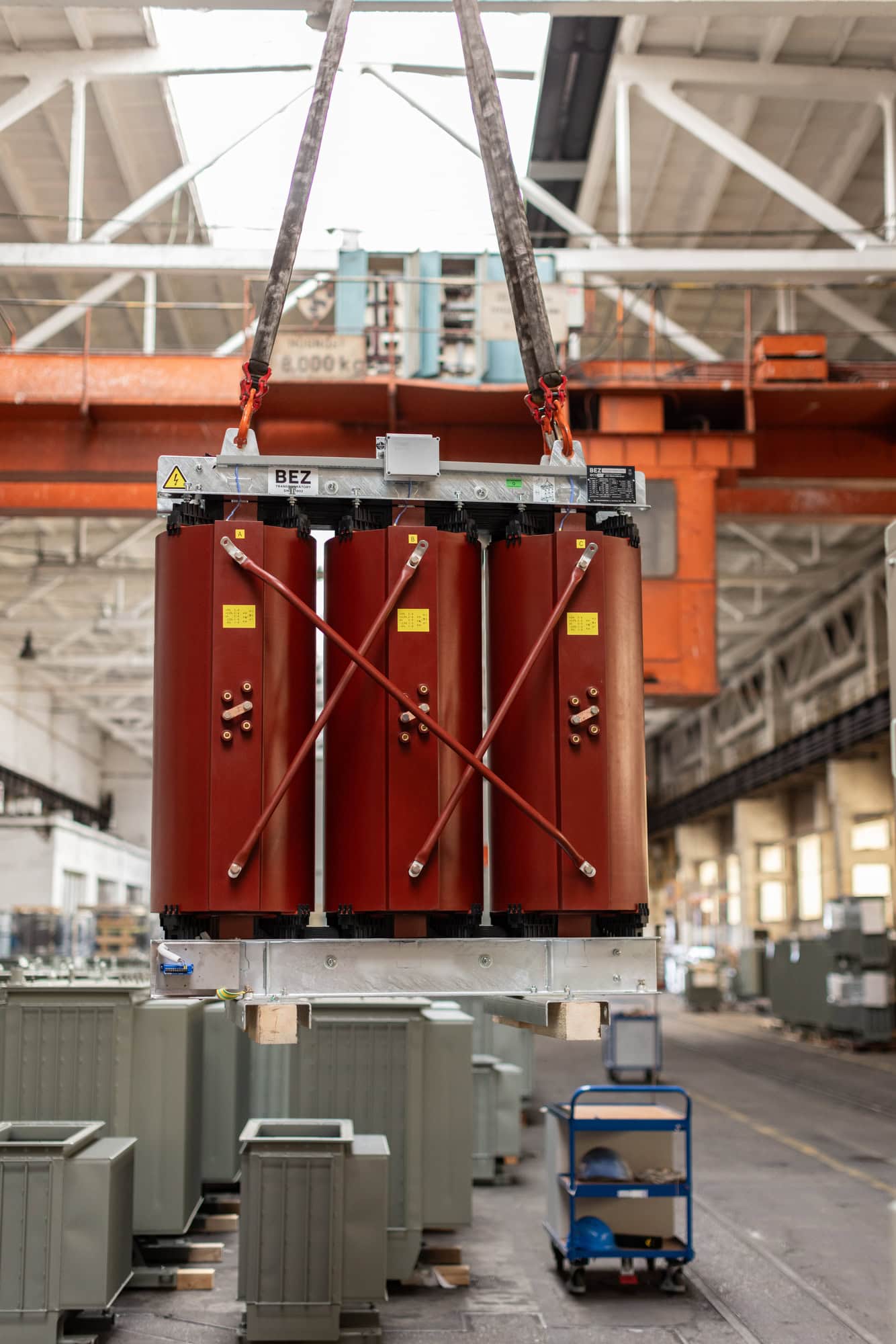

  • Suché transformátory si zvyčajne vyžadujú väčší objem práve pre prirodzený odvod tepla s vyššími izolačnými vzdialenosťami.

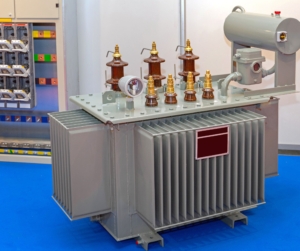

  • Olejové transformátory majú často kompaktnejší dizajn vďaka efektívnemu odvodu tepla a vyššej tepelnej vodivosti prostredia.
• Pri návrhu je potrebné zohľadniť aj praktické obmedzenia. Výrobné možnosti a konečnú cenu zariadenia ovplyvňuje aj dostupnosť materiálov, použité výrobné technológie alebo spôsob prepravy.

Pri výrobe je dôležité dodržať aj hmotnostné limity pre manipuláciu a transport, čo je tiež súčasťou dizajnu transformátorov.

Testovanie dizajnu transformátorov

V spoločnosti BEZ Transformátory kladieme dôraz na systematickú kontrolu od bežných sériových transformátorov až po špecificky navrhnuté jednotky. Po skončení návrhového procesu a skonštruovaní prototypu dôkladne zariadenie testujeme. Cieľom je overiť, či spĺňa všetky technické parametre a normy, či sa správa v reálnych podmienkach stabilne a či konštrukcia zodpovedá predpokladom výpočtového modelu.

Testovanie prototypu je kľúčové nielen z hľadiska bezpečnosti, ale aj pre potvrdenie optimalizácie návrhu. Vďaka nemu je možné zredukovať prípadné výrobné odchýlky, zlepšiť dizajn pre sériovú produkciu a zabezpečiť dlhodobú spoľahlivosť.

Výroba, dokumentácia a finálna kontrola

Po úspešnej validácii návrhu a otestovaní prototypu nasleduje výrobná fáza. Na základe finálneho návrhu sa pripraví kompletná výrobná dokumentácia. Pre projekty so špecifickými požiadavkami sa vypracúva aj individuálny výrobný plán. Po dokončení výroby nasleduje záverečné zloženie transformátora. Každý transformátor následne ešte prechádza záverečnou výstupnou skúškou, v ktorej sa overujú všetky elektrické aj mechanické parametre. Až po jej úspešnom absolvovaní je zariadenie pripravené na odovzdanie zákazníkovi.
